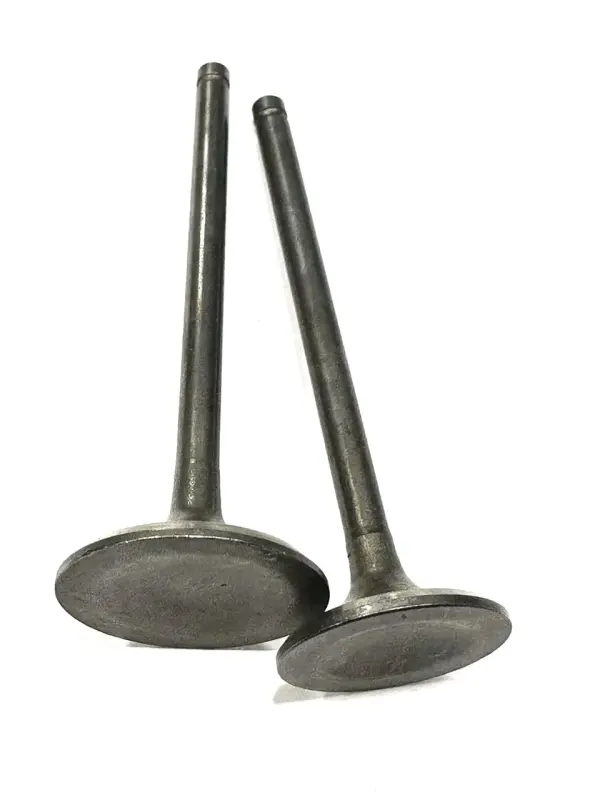

Клапани 4T CB200 KOMATCU mod.A, пара, L-92 мм

Клапани 4T CB200 KOMATCU mod.A, пара, L-92 мм

Комплект призначений для ремонту газорозподільного механізму чотиритактного двигуна CB200 об’ємом 200 см³. У парі працюють впускний і випускний клапани: перший відкриває прохід для наповнення циліндра, другий забезпечує відведення відпрацьованих газів. Точне прилягання робочих фасок до сідел потрібне для належної герметичності камери згоряння, збереження компресії та стабільної роботи мотора під навантаженням.

Коли потрібна заміна

Клапани перевіряють під час ремонту головки циліндра, при зниженні компресії, ускладненому запуску, нестабільній роботі двигуна або виявленні дефектів газорозподільного механізму. Підставою для заміни є прогар тарілки чи фаски, деформація, значне спрацювання стрижня, пошкодження торця та порушення прилягання до сідла. Установлення нових деталей без перевірки сідел і напрямних не усуває спрацювання сполучених поверхонь, тому стан головки оцінюють комплексно.

Виконання позначене як «голі клапани»: позиція стосується безпосередньо пари клапанів, а пружини, тарілки, сухарі, напрямні та оливознімні ковпачки перевіряють і добирають окремо. Це особливо важливо під час капітального ремонту, коли частина старих деталей може залишатися придатною до роботи, а інша потребує заміни за результатами вимірювань.

Сумісність і підбір

Основні орієнтири цієї версії — чотиритактне виконання CB200, заявлена довжина L-92 мм і модифікація A. Комплект застосовується у групі китайських мотоциклів із двигунами класу 200 см³; серед указаних застосувань є Honda CB200, Lifan LF200, Loncin JL200-68A, Shineray XY200GY, Viper V200/V250-F2, Zongshen ZS200, ZUBR 200ZH, Geon Pantera N200/S200 та Geon X-Road 200. Однаковий об’єм двигуна або подібне позначення моделі самі по собі не підтверджують повного збігу головки циліндра.

Перед замовленням старі клапани зіставляють із ремонтним комплектом за загальною довжиною, діаметром стрижня, діаметром тарілки, розташуванням канавки під сухарі та формою робочої фаски. Також перевіряють код і конструкцію двигуна, виконання головки циліндра та призначення кожного клапана. Розмір 92 мм є важливим орієнтиром, але не замінює контролю інших посадкових параметрів. Якщо двигун раніше ремонтували або головку замінювали, надійніше виконувати підбір за фактично встановленими деталями.

Рекомендації зі встановлення

Монтаж виконують на розібраній головці циліндра після очищення та дефектування. Напрямні перевіряють на спрацювання і надмірний зазор зі стрижнями, сідла — на пошкодження, концентричність та ширину контакту, пружини й деталі фіксації — на придатність до подальшої роботи. Робочі поверхні не можна пошкоджувати ударами або абразивом під час розпакування та примірювання.

Після встановлення контролюють вільне переміщення стрижнів у напрямних, якість прилягання до сідел і герметичність закритих клапанів. Притирання або обробку сідел виконують відповідно до стану головки, не змінюючи геометрію без потреби. Під час остаточного складання виставляють теплові зазори за настановами саме для встановленої версії двигуна, потім повторно перевіряють фази й роботу механізму. Такий порядок допомагає використати комплект за призначенням та уникнути повторного розбирання через неперевірені сполучені деталі.
