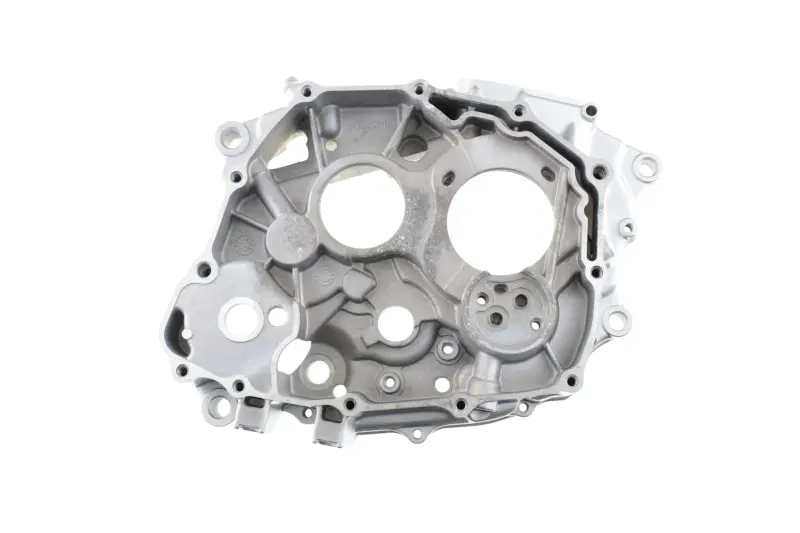

Правий картер двигуна 4T CB150 KOMATCU mod.A

Правий картер двигуна 4T CB150 KOMATCU mod.A

Корпусна деталь призначена для ремонту чотиритактного двигуна сімейства CB150 об'ємом 150 см³. Це права частина картера: вона утворює одну з основних половин корпусу двигуна, визначає положення розміщених усередині компонентів і з'єднується з відповідною половиною по площині роз'єму. Виконання mod.A потрібно враховувати під час підбору, оскільки у зовні подібних двигунів можуть відрізнятися обриси корпусу, посадкові місця, отвори й точки кріплення.

Призначення деталі

Картер є корпусною основою двигуна та забезпечує передбачене конструкцією взаємне розташування його внутрішніх механізмів. На деталі виконані великі круглі посадкові отвори, внутрішні ребра, кріпильні отвори по периметру та профільована площина з'єднання. Така геометрія потребує точного збігу з іншими компонентами конкретної модифікації двигуна. Праву половину встановлюють замість пошкодженої деталі в разі тріщин корпусу, руйнування кріпильних ділянок, деформації площини роз'єму або зношення посадкових зон, якщо відновлення старого картера недоцільне.

Модель CB150 використовується на різних китайських мотоциклах, проте однаковий робочий об'єм сам по собі не підтверджує взаємозамінність корпусів. Для цієї позиції заявлена сумісність із Honda CB150, Geon Pantera 150, Kinlon JL150GY-10 і JL150GY-6, Lifan LF150, Loncin LX150-56A (CR3), LX150-59 (CR5), LX150-70 і LX150GY-10, Shineray XY150, Viper V150A Street, Viper ZS150J/ZS125A, Zongshen ZS150 та ZUBR 150ZH. У межах перелічених моделей трапляються різні роки випуску й модифікації, тому остаточний підбір виконують за встановленим двигуном і геометрією демонтованої частини.

Що перевірити перед замовленням

• Бік установлення: ця позиція є правою половиною картера; ліва частина має іншу будову та розташування посадкових зон.
• Тип двигуна: деталь розрахована на чотиритактне сімейство CB150 із робочим об'ємом 150 см³.
• Виконання: позначення mod.A має відповідати потрібній версії корпусу.
• Геометрію: порівняйте зовнішній контур, площину роз'єму, кількість і положення кріпильних отворів, великі круглі отвори та внутрішні посадкові ділянки.
• Суміжні деталі: перевірте збіг місць установлення підшипників, валів, ущільнень, кришок та інших компонентів, які переносяться зі старого корпусу.

Підготовка до встановлення

Заміна правої половини картера пов'язана з розбиранням двигуна, тому роботу виконують у чистому місці з контролем положення всіх демонтованих деталей. До складання новий корпус зіставляють зі знятим без установлення: перевіряють площину з'єднання, кріпильні точки, посадкові отвори та вільне розміщення компонентів, що переносяться. Підшипники, втулки, ущільнення й різьбові ділянки старого двигуна оглядають окремо; пошкоджені супутні деталі не варто переносити до нового корпусу.

Сполучні поверхні перед складанням очищають від залишків попереднього ущільнення та забруднень, не пошкоджуючи оброблені ділянки. Тип прокладки або ущільнювального складу, послідовність затягування й зусилля кріплення обирають за ремонтною документацією конкретного двигуна. Після складання перевіряють вільне обертання встановлених механізмів, відсутність перекосу та герметичність з'єднань до повноцінної експлуатації.

Ця деталь підходить для цільового відновлення двигуна, коли потрібен саме правий картер CB150 у виконанні KOMATCU mod.A. Ретельне порівняння зі знятим корпусом до початку ремонту допомагає завчасно виявити відмінності модифікацій і уникнути повторного розбирання двигуна.
