Демпфер заднього колеса Delta KOMATCU mod.A з підшипником і сальником

Демпфер заднього колеса Delta KOMATCU mod.A з підшипником і сальником

Деталь призначена для встановлення в заднє колесо мопеда Delta та належить до механізму кріплення веденої зірки. Виконання KOMATCU mod.A постачається з підшипником і сальником, тому підходить для ремонту, під час якого потрібно замінити відповідну частину задньої маточини разом із установленими опорними компонентами.

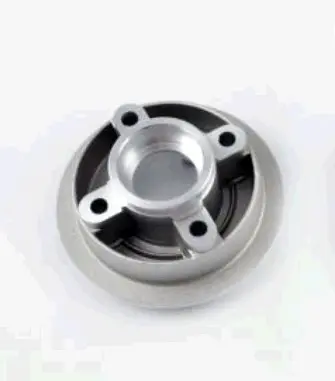

Круглий корпус має центральний посадковий отвір і чотири отвори на виступах для з’єднання із суміжними деталями. Підшипник підтримує обертання встановленої частини відносно осі, а сальник закриває посадкову зону від зовнішніх забруднень. Таке виконання дає змогу замінити зібрану деталь, не добираючи ці дві позиції окремо, якщо їхні параметри відповідають конструкції конкретного колеса.

Що перевірити під час вибору

Позначення Delta та mod.A є основними орієнтирами, проте на мопедах однієї серії можуть використовуватися різні варіанти маточин і приводних деталей. До замовлення зніміть старий демпфер або забезпечте доступ до нього для точного порівняння. Самого збігу назви моделі недостатньо: значення мають форма корпусу, розташування точок кріплення та всі сполучні розміри.

• Конфігурація кріплення: порівняйте кількість і взаємне розташування чотирьох отворів, а також форму виступів навколо них.
• Центральна посадка: перевірте внутрішній діаметр під вісь або втулку, зовнішній розмір підшипника та положення сальника.
• Габарити корпусу: зіставте зовнішній діаметр, загальну висоту й глибину встановлення в задній маточині.
• Положення веденої зірки: перевірте виліт і посадкову площину, щоб після складання зберегти правильне положення привода.
• Сполучення з маточиною: деталь повинна ставати на своє місце без перекосу, надмірного зазору та примусового доопрацювання корпусу.

Якщо стару деталь неможливо виміряти окремо, параметри потрібно звіряти безпосередньо за заднім колесом. Особливо уважно порівнюють центральну частину та висоту посадки: зовні подібні виконання можуть відрізнятися саме цими параметрами. Сумісність з Alpha, Active та іншими конструктивно схожими мопедами для цієї версії не заявлена, тому таке застосування потребує окремої перевірки за розмірами.

Заміна та встановлення

Перед монтажем очищають посадкову ділянку маточини й оглядають сусідні деталі: вісь, втулки, демпфувальні вставки, кріплення веденої зірки та поверхню, на якій розташовується сальник. Люфт, руйнування або деформація сполучених компонентів можуть залишитися навіть після встановлення нового корпусу, тому стан заднього колеса оцінюють комплексно.

Підшипник не можна навантажувати ударами через внутрішнє або зовнішнє кільце без урахування напрямку запресовування. Під час монтажу зусилля прикладають до того кільця, яке входить у посадкове місце, використовуючи відповідну оправку. Корпус установлюють рівно, без перекосу; сальник не повинен загортатися або пошкоджуватися об край. Після складання перевіряють вільне обертання, відсутність відчутного люфту, надійність кріплення та положення приводного ланцюга відносно веденої зірки.

Підставою для перевірки цієї деталі є люфт у зоні кріплення зірки, сторонній шум під час обертання заднього колеса, пошкодження посадкових отворів, сліди зношення корпусу або порушення стану сальника. Причину несправності визначають після розбирання, адже схожі ознаки можуть спричиняти підшипник, демпфувальні вставки, втулки чи інші частини маточини. Правильно підібраний KOMATCU mod.A відновлює штатну посадку відповідного механізму заднього колеса Delta за умови збігу геометрії та сполучних розмірів.
