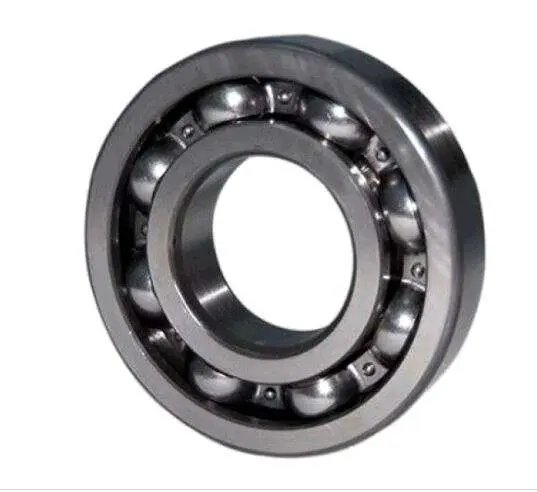

Підшипник колінвала 63/28 для CG200, mod B

Підшипник колінвала 63/28 для двигуна CG200, mod B

Радіальний кульковий підшипник 63/28 призначений для опори колінчастого вала в мотоциклетному двигуні CG200. Деталь забезпечує обертання вала відносно картера, сприймає навантаження, що виникає під час роботи, та зменшує тертя між рухомою і нерухомою частинами опори. Виконання mod B має відкриту конструкцію: між зовнішнім і внутрішнім кільцями розташовані кульки із сепаратором, а бічні ущільнення відсутні.

Підшипник належить до глибоких радіальних кулькових моделей. Його основні посадкові розміри становлять 28×68×18 мм: внутрішній діаметр — 28 мм, зовнішній — 68 мм, ширина — 18 мм. Саме ці три значення визначають посадку на колінвал і в гніздо картера, тому під час добору потрібно перевіряти весь комплект розмірів, а не лише позначення серії або діаметр отвору.

Призначення та будова

Внутрішнє кільце встановлюється на шийку колінвала, зовнішнє розміщується в посадковому місці картера, а кульки дають кільцям змогу обертатися одне відносно одного з малим опором. Стабільна опора допомагає колінчастому валу зберігати задане положення під час обертання. Стан підшипника має значення для вільного ходу вала та правильної взаємодії суміжних деталей двигуна.

Відкрите виконання потрібно враховувати окремо. Воно відрізняється від варіантів 63/28 RS і 63/28 2RS відкритим доступом до тіл кочення. Підшипники з однаковими габаритами, але різною конструкцією ущільнень, не можна вважати повністю взаємозамінними без перевірки будови конкретного двигуна. Позначення mod B також слід зіставити з демонтованою деталлю та конфігурацією мотоцикла, що ремонтується.

Що перевірити перед вибором

• Посадковий розмір вала: внутрішній діаметр нового підшипника має відповідати 28 мм.
• Гніздо в картері: зовнішній діаметр деталі становить 68 мм.
• Монтажна ширина: розмір 18 мм має відповідати відведеному місцю та положенню сусідніх деталей.
• Виконання: ця версія відкрита, без бічних ущільнень; її потрібно відрізняти від варіантів з індексами RS і 2RS.
• Модифікація двигуна: призначення CG200 у назві не скасовує перевірки конкретної версії картера, колінвала та раніше встановленого підшипника.

Підставою для заміни зазвичай стає виявлений під час розбирання люфт, шорстке або переривчасте обертання, сторонній шум чи пошкодження доріжок і тіл кочення. Оцінювати стан зручніше після зняття навантаження та очищення доступних спряжених поверхонь. Одночасно перевіряють шийку колінвала і посадкове гніздо: новий підшипник не усуває зношення вала, деформацію картера або порушену посадку.

Рекомендації зі встановлення

Монтаж виконують на чисті посадкові поверхні відповідним інструментом. Зусилля прикладають до того кільця, яке встановлюється з натягом: під час посадки на вал діють на внутрішнє кільце, а при запресовуванні в корпус — на зовнішнє. Передавання монтажного зусилля через кульки може пошкодити доріжки кочення ще до запуску двигуна. Підшипник встановлюють рівно, без перекосу та ударного навантаження, після чого перевіряють його положення і плавність обертання.

Підшипник 63/28 mod B призначений для ремонту опори колінвала CG200, коли потрібні розміри 28×68×18 мм і відкрита конструкція. Для впевненого добору зіставте призначення, усі три габарити, тип ущільнення та фактичне посадкове місце. Така перевірка допомагає відокремити зовні подібні варіанти 63/28, що відрізняються виконанням або розраховані на іншу конфігурацію двигуна.
