Головка циліндра 4T CG200 OHV із клапанами, водяне охолодження

Головка циліндра 4T CG200 OHV із клапанами

Призначена для ремонту чотиритактного двигуна сімейства CG200 з нижнім розташуванням розподільного вала, клапанним приводом OHV і водяним охолодженням. Головка встановлюється над циліндром, утворює верхню частину камери згоряння та розміщує впускний і випускний клапани. Така конфігурація застосовується у 200-кубових двигунах CG, проте самого позначення CG200 для точного добору недостатньо: мотори різних виробників і років випуску можуть мати конструктивні відмінності.

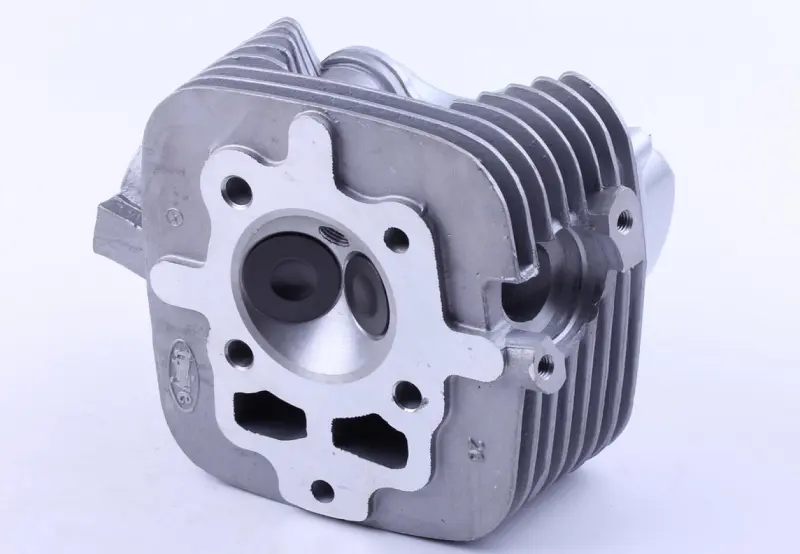

Виконання «гола + клапани» підходить для ремонту, коли заміни потребують корпус головки та клапанна пара, а інші придатні деталі верхньої частини двигуна добирають або переставляють окремо. На посадковій площині розташовані камера згоряння, два клапани, кріпильні отвори й канали, що відповідають конструкції двигуна з рідинним відведенням тепла. Зовні корпус має розвинене оребрення. Перед замовленням варто окремо уточнити наявність кожної потрібної для ремонту деталі, адже назва комплектації не означає повністю зібрану головку з усім клапанним оснащенням і кришками.

Що перевірити під час добору

• Тип двигуна. Потрібен чотиритактний CG200 із клапанним механізмом OHV; головки для моторів OHC та зовні подібних сімейств не є прямою заміною.
• Систему охолодження. Ця модифікація розрахована на водяне охолодження. Варіант для двигуна з повітряним охолодженням замість неї не підходить.
• Посадковий бік. Порівняйте форму камери згоряння, контур площини, розташування шпильок, кріпильних отворів і проходів для штанг клапанного приводу зі знятою головкою.
• Підключення. Мають збігатися розташування впускного та випускного каналів, свічкового отвору, патрубка й каналів охолоджувальної рідини.
• Розмірну групу. Перевірте діаметр циліндра та форму прокладки, оскільки індекс CG200 використовують для кількох варіантів двигуна.
• Потрібну комплектацію. Товар містить корпус головки та клапани; потребу в пружинах, тарілках, сухарях, сальниках, коромислах, кришках, прокладках і кріпленні визначають за конкретним ремонтом.

Коли потрібна заміна

Встановлення нової головки розглядають у разі тріщин корпусу, пошкодження привалювальної площини, дефектів камери згоряння, сідел або напрямних клапанів. Такі несправності можуть супроводжуватися зниженням компресії, порушенням герметичності камери, нестабільною роботою двигуна чи потраплянням охолоджувальної рідини туди, де її не повинно бути. Перед заміною необхідно визначити причину пошкодження, щоб нова деталь не постраждала через перегрів, несправність охолодження або неправильне складання.

Рекомендації зі встановлення

Монтаж виконують на очищену й перевірену поверхню циліндра з прокладкою, що відповідає конкретній модифікації двигуна. До складання контролюють стан клапанів та їх посадку, вільне переміщення деталей приводу, чистоту мастильних і охолоджувальних проходів. Кріплення затягують у послідовності та з моментом, зазначеними виробником двигуна: універсальне значення для всіх версій CG200 застосовувати не можна. Після складання регулюють клапанні проміжки за даними конкретного мотора, під’єднують контур охолодження та перевіряють його герметичність.

Ця головка розрахована саме на ремонт водоохолоджуваного CG200 OHV. Найнадійніший спосіб вибору — зіставити двигун і демонтовану деталь за архітектурою клапанного приводу, посадковою геометрією, каналами, патрубками та потрібним складом деталей. Така перевірка допомагає уникнути плутанини з повітряними версіями CG200 і з головками інших 200-кубових сімейств.
