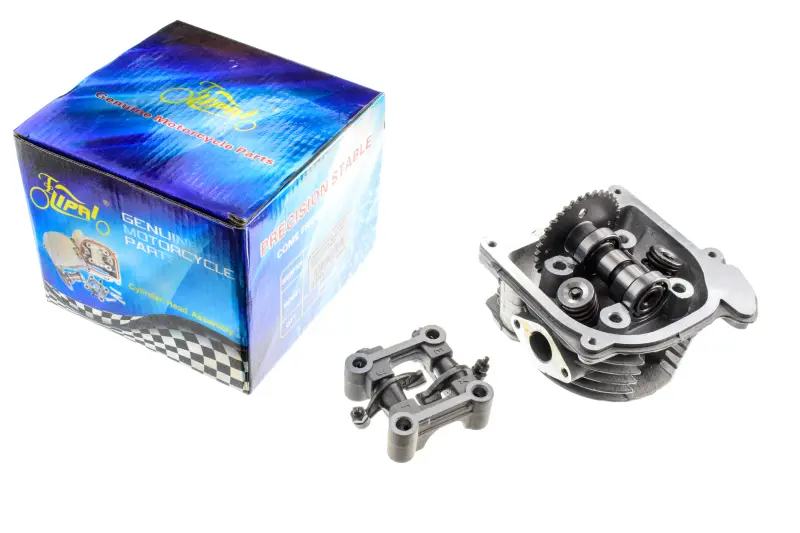

Головка циліндра 4T GY6 80 Ø47 у зборі без кришки KOMATCU mod.A

Головка циліндра KOMATCU для 4T GY6 80 Ø47

Головка циліндра у зборі призначена для ремонту чотиритактних скутерних двигунів сімейства GY6 80 з виконанням циліндра Ø47 мм. Вона встановлюється у верхній частині циліндра, формує камеру згоряння та розміщує деталі газорозподільного механізму. Такий варіант підходить для заміни головки з пошкодженим корпусом, зношеними клапанними деталями, порушеною площиною прилягання або несправною постіллю розподільного вала.

Конструкція та призначення

Виконання «у зборі» включає корпус головки, клапани, розподільний вал, рокери та постіль розподільного вала. Це дає змогу замінити основний комплект деталей газорозподілу без перенесення до нової головки зношених компонентів старого механізму. Верхня клапанна кришка до комплекту не входить: для остаточного складання потрібна сумісна кришка з попереднього двигуна або окремо підібрана деталь.

Під час роботи двигуна клапани відкривають і закривають впускний та випускний канали у визначені фази, а розподільний вал передає рух через рокери. Від стану цих деталей залежать наповнення циліндра сумішшю, відведення відпрацьованих газів, герметичність камери згоряння та стабільність компресії. Зовнішнє оребрення корпусу бере участь у відведенні тепла від зони згоряння за повітряного охолодження двигуна.

Що врахувати під час підбору

Основні орієнтири для вибору — чотиритактна схема двигуна, сімейство GY6 80 та розмір Ø47 мм. Для цієї модифікації також заявлена сумісність із двигунами 139QMA/1P39QMA і 139QMB/1P39QMB. Самого позначення об’єму скутера недостатньо: перед установленням потрібно перевірити маркування двигуна та зіставити нову головку зі знятою деталлю.

• Тип: головка циліндра для чотиритактного скутерного двигуна.
• Виконання: GY6 80, Ø47 мм, модифікація mod.A.
• Стан складання: із клапанним механізмом, розподільним валом, рокерами та постіллю.
• Кришка: верхня клапанна кришка не входить.
• Сумісні позначення двигуна: 139QMA/1P39QMA і 139QMB/1P39QMB.

Під час порівняння зі старою головкою слід перевірити розташування кріпильних отворів і шпильок, конфігурацію впускного та випускного каналів, посадку кришки, форму сполучної площини й взаємне положення деталей приводу газорозподілу. Така перевірка особливо важлива для двигунів GY6, які трапляються в кількох конструктивних версіях навіть за однакового заявленого об’єму.

Заміна та підготовка до роботи

Підставою для заміни головки можуть бути тріщини корпусу, пошкодження площини прилягання, прогар або зношення сідел, люфт у напрямних клапанів, а також зношення постелі розподільного вала. Такі несправності здатні спричиняти зниження компресії, ускладнений запуск, нестабільну роботу двигуна та сторонній шум у механізмі газорозподілу. Перед монтажем потрібно визначити причину пошкодження попередньої деталі, щоб нова головка не працювала в тих самих несприятливих умовах.

Установлення виконують на очищену й перевірену поверхню циліндра з відповідною прокладкою. Стан шпильок, різьби, ланцюга та зірочки газорозподілу також перевіряють до складання. Кріплення затягують у послідовності та з моментом, передбаченими документацією конкретного двигуна. Після суміщення фаз потрібно відрегулювати теплові зазори клапанів і вручну перевірити вільне обертання механізму. Після першого запуску контролюють відсутність витоків, стороннього шуму та перегрівання. Правильний підбір за версією двигуна й акуратне налаштування газорозподілу допомагають відновити нормальну компресію та стабільну роботу скутера.
