Головка циліндра 4T GY6 100 Ø50 у зборі з кришкою KOMATCU mod.A

Головка циліндра 4T GY6 100 Ø50 KOMATCU mod.A

Головка циліндра призначена для чотиритактного скутерного двигуна GY6 із позначенням 100 та діаметром Ø50 мм. Вона встановлюється у верхній частині циліндра, утворює камеру згоряння та є основою для клапанного механізму. Через впускний і випускний канали циліндр наповнюється паливоповітряною сумішшю та звільняється від відпрацьованих газів, тому стан головки безпосередньо пов’язаний із герметичністю камери, компресією та правильною роботою газорозподілу.

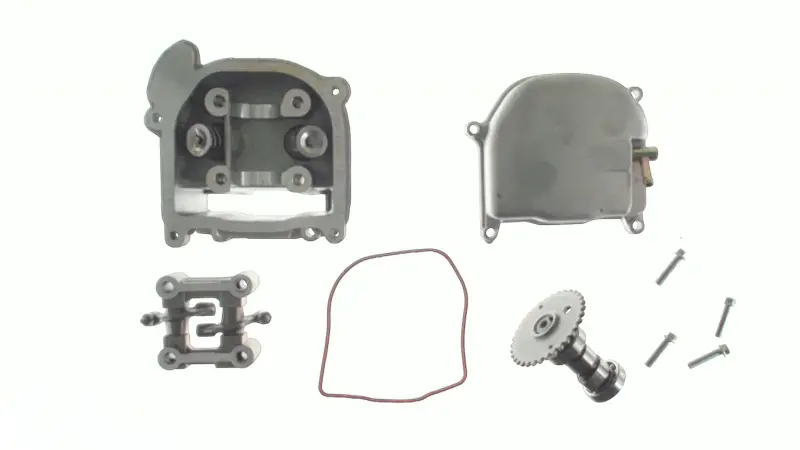

Виконання KOMATCU mod.A пропонується у зборі з кришкою. Конструкція набору включає корпус головки з клапанами, кришку з ущільнювальною прокладкою, блок коромисел, розподільний вал із зірочкою та кріпильні деталі. Такий варіант підходить для ремонту, під час якого потрібно замінити не лише корпус, а й пов’язані з ним деталі клапанного приводу. Перед монтажем склад набору потрібно зіставити з компонентами демонтованої головки: окремі версії сімейства GY6 можуть відрізнятися будовою газорозподілу та геометрією сполучених частин.

Призначення та причини заміни

Справна головка закриває циліндр, забезпечує відкривання впускного й випускного клапанів у визначені моменти та відводить тепло від зони згоряння. Заміна може знадобитися через тріщини корпусу, пошкодження площини прилягання, зношення клапанних сідел або напрямних, дефекти різьби свічки, а також пошкодження опор розподільного вала. Такі несправності можуть проявлятися зниженням компресії, ускладненим запуском, нестабільною роботою двигуна, стороннім шумом клапанного механізму чи підвищеною витратою оливи. Перед ремонтом причину несправності визначають діагностикою, адже подібні ознаки також виникають через циліндр, поршневі кільця, неправильні фази газорозподілу або некоректні клапанні зазори.

Що перевірити під час підбору

• Тип двигуна: деталь розрахована на чотиритактну конфігурацію GY6; позначення двигуна на скутері має відповідати потрібному сімейству.
• Діаметр: заявлений параметр головки — Ø50 мм. Його зіставляють зі встановленим циліндром і поршневою конфігурацією, особливо якщо двигун раніше переобладнували.
• Версія: mod.A потрібно порівняти зі старою головкою за формою корпусу, кришки, камери згоряння та розташуванням кріплень.
• Газорозподіл: перевіряють сумісність розподільного вала, зірочки, коромисел, клапанів і ланцюга ГРМ.
• Сполучені ділянки: мають збігатися шпильки, впускний і випускний канали, контур прокладки, оливні канали та місця встановлення натягувача ланцюга.

Самого позначення GY6 100 недостатньо для вибору: у двигунах цього сімейства трапляються різні варіанти головок і клапанного механізму. Оптимальний спосіб підбору — зіставити стару й нову деталі за основними посадковими точками, формою камери, розташуванням каналів і розмірами компонентів газорозподілу. Якщо на скутері встановлена збільшена циліндро-поршнева група, головка повинна відповідати саме фактичному циліндру, а не лише початковому позначенню моделі.

Установлення та підготовка двигуна

Монтаж виконують на чисті й перевірені сполучені поверхні. Перед складанням очищають оливні канали, контролюють стан циліндра, поршня, ланцюга та натягувача ГРМ, а також заздалегідь добирають відповідну прокладку між циліндром і головкою. Кріплення затягують у передбаченій послідовності та з моментом, зазначеним у посібнику конкретного двигуна. Довільне зусилля може спричинити порушення площини прилягання або негерметичність з’єднання.

Після встановлення виставляють фази газорозподілу за мітками, регулюють теплові зазори клапанів і перевіряють вільне обертання колінчастого вала вручну. Перед запуском потрібно переконатися, що ланцюг натягнутий правильно, клапани не контактують із поршнем, а кришка встановлена без перекосу. Після першого запуску контролюють відсутність витоків, стороннього шуму та ознак неправильного регулювання. Професійне складання особливо важливе після зміни об’єму двигуна або заміни циліндро-поршневої групи, оскільки помилкове налаштування фаз і зазорів здатне пошкодити нові деталі.
