Вал перемикання передач Active (АКПП) KOMATCU mod.A

Вал перемикання передач Active (АКПП) KOMATCU mod.A

Деталь призначена для механізму перемикання передач мопеда Active у виконанні АКПП. Вал приймає рух від зовнішньої лапки та передає його внутрішньому механізму вибору передачі. Від його посадки, форми важеля й вільного переміщення залежить, наскільки повно відпрацьовується хід лапки під час перемикання. Версія mod.A є окремим конструктивним варіантом, тому перед придбанням її потрібно зіставити з установленою деталлю.

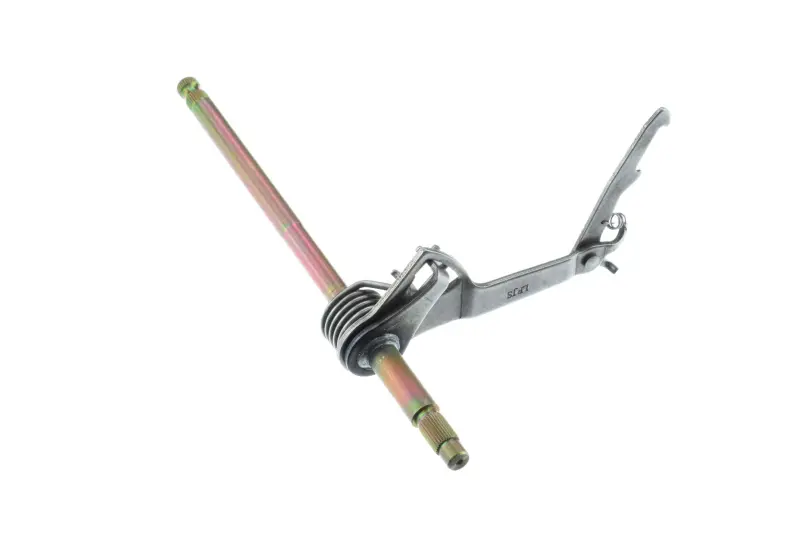

Конструкція поєднує довгий вал, приводний важіль і багатовиткову поворотну пружину. На зовнішньому кінці передбачена шліцьова ділянка для з'єднання з лапкою перемикання. Таке виконання дає змогу передавати поворотне зусилля від ноги водія до механізму коробки, а пружинна частина бере участь у поверненні приводу після натискання. Форма внутрішнього важеля та розташування його контактних ділянок мають відповідати механізму конкретної модифікації двигуна.

Що перевірити під час добору

• Призначення: вал розрахований на мопеди сімейства Active з позначенням трансмісії АКПП.
• Виконання: варіант mod.A не варто автоматично замінювати іншою версією лише через однакову назву моделі.
• Загальну геометрію: порівняйте довжину й напрямок вала, положення важеля, форму його закінчення та розташування пружини.
• Посадкові ділянки: мають збігатися діаметр у місцях установлення, довжина зовнішньої частини та параметри шліців під лапку.
• Положення деталей: перевірте взаємне розташування важеля, пружини й обмежувальних ділянок відносно знятої конструкції.

Не слід вибирати вал лише за зовнішньою назвою мопеда. У техніці Active трапляються різні варіанти механізму перемикання, а невідповідність довжини, посадки або положення важеля не дасть правильно встановити деталь. Найнадійніший спосіб добору — зняти старий вал і зіставити його з новим за всією геометрією: від зовнішнього кінця зі шліцами до внутрішньої частини приводу. Якщо розібрати двигун заздалегідь неможливо, для добору знадобляться точна модифікація техніки та відомості про конструкцію встановленого механізму.

Коли потрібна заміна

Перевірка вала доречна, якщо лапка зазнала удару, з'явилася помітна деформація, пошкодилися зовнішні шліци, збільшився бічний люфт або рух лапки перестав повністю передаватися механізму перемикання. Перед установленням нової деталі потрібно також оглянути лапку, посадкові місця, поворотну пружину та контактні частини всередині двигуна. Якщо причина несправності міститься в сусідніх деталях, заміна лише вала не усуне неповний хід, заїдання чи нестабільне повернення приводу.

Монтаж виконують після отримання доступу до механізму перемикання. Вал установлюють у тому самому напрямку й положенні, що й зняту деталь, із правильним розміщенням пружини та внутрішнього важеля. До остаточного складання необхідно вручну перевірити вільний хід, повернення після натискання та відсутність зачіпання за сусідні деталі. Зовнішню лапку фіксують на шліцьовій ділянці в положенні, яке забезпечує зручний хід і не створює постійного навантаження на механізм. Такий порядок допомагає одразу виявити помилку встановлення й переконатися, що привод відпрацьовує рух в обидва боки.
