Комплект кріплення зірок Delta KOMATCU mod.A

Комплект кріплення зірок Delta KOMATCU mod.A

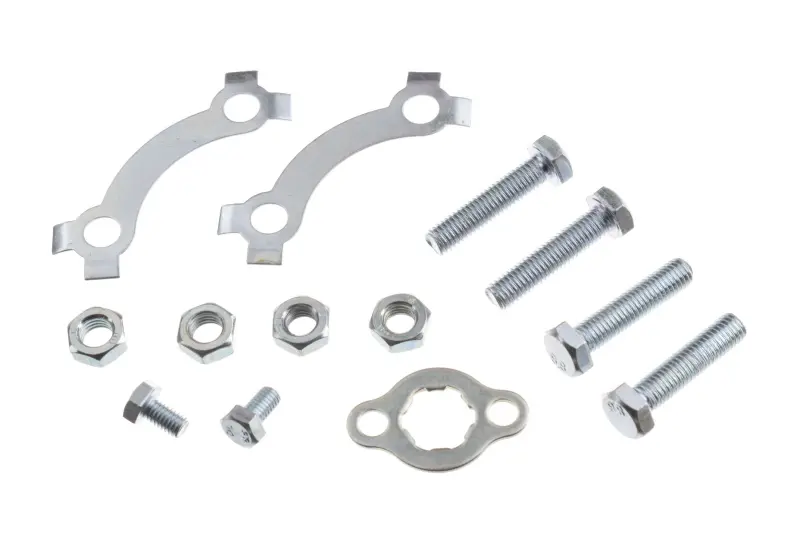

Набір призначений для обслуговування кріплень задньої та передньої зірок мопеда Delta. Основну частину використовують під час установлення задньої зірки на її посадкове місце: болти й гайки стягують з’єднання, а фігурні контршайби допомагають зафіксувати кріплення після затягування. Окрема стопорна шайба належить до передньої зірки та утримує її в передбаченому положенні на валу. Таке поєднання деталей зручне під час ремонту привода, коли старе кріплення пошкоджене, втрачене або вже не забезпечує правильну фіксацію.

Призначення деталей

Кріплення задньої зірки сприймає навантаження, що виникають під час розгону, руху зі змінною тягою та гальмування двигуном. Тому для з’єднання важливі не лише відповідні болти, а й справні гайки та фіксувальні пластини. Контршайби встановлюються разом із кріпленням задньої зірки; їхні відгинні ділянки механічно перешкоджають мимовільному провертанню затягнутих деталей. Стопорна шайба передньої зірки має центральний профільний отвір і два бічні отвори під кріплення, що відповідають такому способу фіксації на мопедах сімейства Delta.

Комплект підходить для планового обслуговування, заміни задньої зірки, розбирання привода або відновлення з’єднання після виявлення послаблених гайок, витягнутої чи пошкодженої різьби, деформованих контршайб. Передня стопорна шайба знадобиться під час обслуговування ведучої зірки, якщо знята деталь зігнута, має тріщини біля отворів або погано займає штатне положення. Пошкоджені фіксувальні деталі не варто вирівнювати й установлювати без перевірки: їхня форма має давати змогу надійно зафіксувати кріплення після остаточного затягування.

Що перевірити під час підбору

• Тип техніки: набір розрахований на кріплення зірок мопеда Delta, проте в різних версіях цієї техніки окремі параметри з’єднань можуть відрізнятися.
• Заднє кріплення: порівняйте діаметр і довжину болтів, крок різьби, форму головки, гайки, розташування отворів та конфігурацію контршайб зі знятими деталями.
• Передній фіксатор: зіставте форму центрального отвору стопорної шайби, міжосьову відстань бічних отворів і спосіб її встановлення на валу.
• Стан сполучених деталей: перевірте отвори зірки й посадкової основи. Нове кріплення не усуває зношення маточини, розбиті отвори або пошкоджену різьбу.
• Версія виконання: позначення KOMATCU mod.A слід врахувати під час порівняння з раніше встановленим набором і конструкцією конкретного мопеда.

Рекомендації зі встановлення

Перед складанням очистьте різьбу та прилеглі поверхні, переконайтеся, що задня зірка сідає рівно й не має перекосу. Болти спочатку наживляють вручну, після чого з’єднання рівномірно підтягують у перехресній послідовності. Остаточний момент затягування обирають за настановою для конкретної модифікації Delta: універсальне значення без урахування розміру кріплення застосовувати не слід. Ділянки контршайб відгинають до граней лише після остаточного затягування, щоб механічна фіксація не заважала правильній посадці з’єднання.

Під час установлення передньої стопорної шайби перевірте її посадку відносно зірки й вала, сумістіть кріпильні отвори та затягніть гвинти способом, передбаченим конструкцією мопеда. Після складання колесо прокручують вручну, контролюючи рівне обертання задньої зірки, положення ланцюга та відсутність контакту із сусідніми деталями. Якщо з’єднання залишається рухомим, зірка помітно відхиляється вбік або кріплення не затягується штатно, експлуатацію відкладають до перевірки посадкових отворів і різьби. Правильно підібраний комплект дає змогу відновити передбачений спосіб фіксації обох зірок без використання випадкових болтів і невідповідних шайб.
