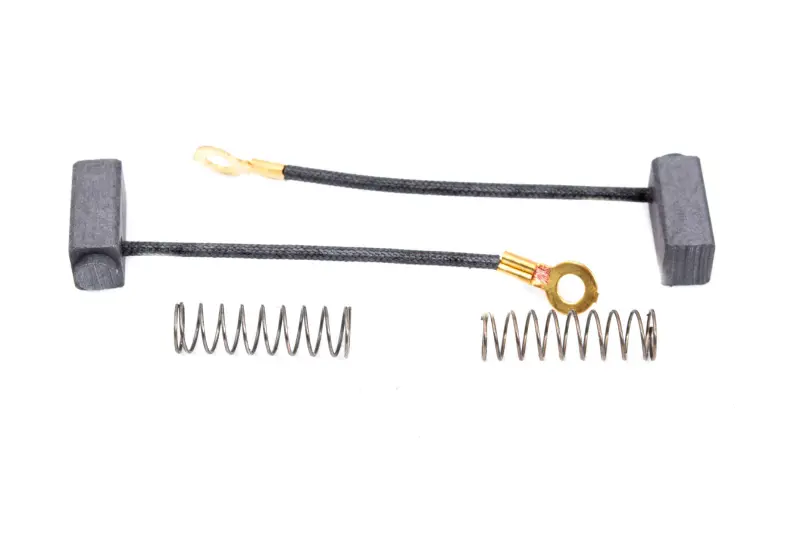

Щітки генератора ІЖ 6V JING (mod.A)

Щітки генератора ІЖ 6V JING (mod.A)

Щітки призначені для обслуговування 6-вольтового генератора мотоциклів ІЖ. Вони працюють у щітково-колекторному механізмі: пружини притискають контактні частини до колектора, що обертається, а гнучкі плетені виводи з’єднують їх із виводами генератора. Такий постійний ковзний контакт потрібний для нормальної роботи генератора за різної частоти обертання двигуна.

Модель належить до виконання JING mod.A та розрахована саме на варіант ІЖ 6V. У товарних каталогах сумісність зазначена для мотоциклів серій ІЖ Планета та ІЖ Юпітер, проте в межах цих сімейств застосовувалося електрообладнання різних поколінь. Тому самої назви мотоцикла недостатньо: перед придбанням потрібно переконатися, що на техніці встановлено відповідний 6-вольтовий генератор, а будова його щіткотримачів відповідає цьому виконанню.

Коли потрібна заміна

Щітки поступово коротшають через постійний контакт із колектором. У міру зношування пружині стає складніше підтримувати стабільне притискання, а надто коротка контактна частина вже не може надійно утримуватися в щіткотримачі. Перевірка щіток доречна за нестабільної роботи генератора, періодичного зникнення зарядного струму або помітного іскріння біля колектора. Такі ознаки також можуть бути пов’язані із забрудненням колектора, станом проводки, регулятора та інших деталей, тому заміні має передувати діагностика.

Що порівняти перед замовленням

• Робоча напруга: товар розрахований на генератор ІЖ 6V і не повинен встановлюватися замість зовні подібного варіанта 12V.
• Виконання: позначення mod.A потрібно зіставити з будовою раніше встановлених щіток і щіткотримачів.
• Форма контактної частини: порівняйте поперечний переріз, довжину та розташування робочої поверхні зі знятою деталлю.
• Гнучкі виводи: перевірте їхню довжину, напрямок виходу та тип контактних наконечників, щоб провідники вільно розміщувалися після монтажу.
• Пружини: зіставте діаметр, довжину та посадку пружин; вони мають правильно розташовуватися у штатних тримачах і притискати щітки без перекосу.

Такий порядок підбору особливо важливий для мотоциклів, які за роки експлуатації могли отримати генератор або окремі деталі електрообладнання від іншої модифікації. Орієнтуватися слід на фактично встановлений генератор, зняті щітки та будову місць підключення. Не варто вибирати цю позицію лише за загальним позначенням ІЖ або зовнішньою подібністю контактних частин.

Установлення та перевірка

Перед розбиранням генератора від’єднують акумулятор і відкривають доступ до щіткотримачів. Зняті деталі варто оглянути разом із пружинами: нерівномірне зношування може вказувати на перекіс, забруднення напрямних або незадовільний стан поверхні колектора. Нові щітки мають рухатися в тримачах вільно, без заїдання, а плетені виводи не повинні натягуватися, затискатися корпусом чи заважати ходу контактних частин.

Одночасно перевіряють чистоту колектора та пружність притискних пружин. Після складання контролюють правильність підключення наконечників, положення провідників і стабільність контакту. Щітки JING mod.A підходять для планового обслуговування та ремонту сумісного генератора ІЖ 6V, коли геометрія деталей, виконання тримачів і точки підключення збігаються зі встановленим зразком.
