Щітки генератора Jawa 12V зі щіткотримачем JING mod.A

Щітки генератора Jawa 12V зі щіткотримачем JING mod.A

Комплект призначений для обслуговування 12-вольтового генератора мотоцикла Jawa. Щітки встановлені в спільному щіткотримачі, тому деталь підходить для ремонту, під час якого потрібно замінити контактну частину в зібраному вигляді, а не добирати окремі щітки без корпусу. Таке виконання доречне при зношенні щіток, пошкодженні тримача або порушенні їх вільного переміщення.

Призначення та конструкція

Під час роботи генератора щітки контактують з обертовою контактною поверхнею та передають струм при постійному обертанні ротора. Щіткотримач фіксує їхнє положення й спрямовує рух у міру зношення. Від стану цієї пари залежать стабільність контакту та нормальна робота системи заряджання мотоцикла. Надмірно зношені, заклинені або пошкоджені щітки можуть бути однією з причин нестабільного заряджання, тому під час діагностики генератора перевіряють не лише довжину щіток, а й стан тримача, контактних поверхонь і з’єднань.

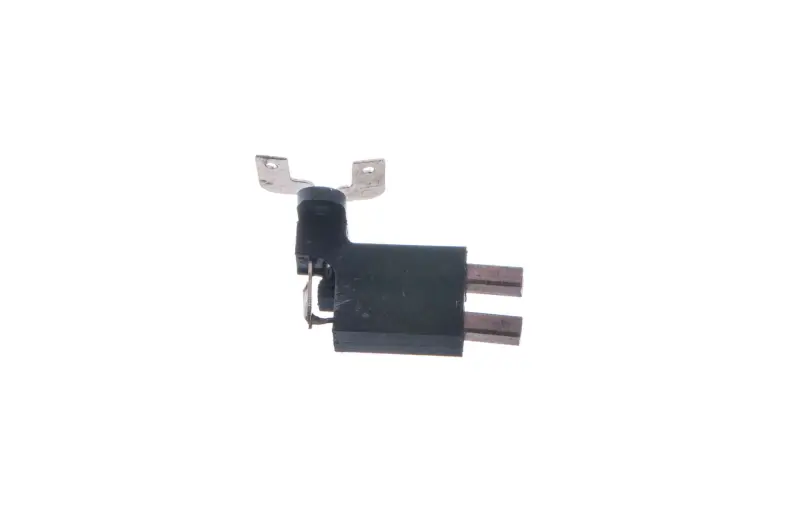

Виконання JING mod.A має чорний корпус щіткотримача, дві паралельно розташовані щітки та металеві контактно-кріпильні частини. Деталь розрахована на генератор Jawa з напругою 12V. Позначення mod.A вказує на конкретний варіант конструкції, тому його потрібно враховувати під час порівняння з раніше встановленою деталлю.

Як перевірити сумісність

Збігу марки мотоцикла та напруги недостатньо для впевненого вибору: на техніці Jawa різних серій і років могли застосовуватися відмінні генератори, а встановлене раніше електрообладнання могло бути замінене. Перед придбанням порівняйте старий щіткотримач із новим за формою корпусу, розташуванням щіток, напрямком їх виходу, конфігурацією металевих контактів і точками кріплення. Особливо уважної перевірки потребують мотоцикли з переробленою системою заряджання.

• Призначення: щітки з тримачем для генератора мотоцикла Jawa.
• Номінальне виконання: для 12-вольтового генератора.
• Варіант: mod.A.
• Конструкція: спільний щіткотримач із двома щітками.
• Бренд: JING.

Якщо знята деталь відрізняється розташуванням контактів, напрямком щіток або формою посадкової частини, встановлювати комплект лише на підставі позначення 12V не варто. До розбирання корисно визначити тип установленого генератора та зафіксувати положення проводів. Розміри щіток і корпусу також порівнюють безпосередньо зі старою деталлю, адже вони не визначаються тільки напругою бортової системи.

Установлення та перевірка після ремонту

Заміну виконують із від’єднаним акумулятором і нерухомим двигуном. Після демонтажу старого тримача перевіряють стан контактних доріжок генератора, кріплень і проводів. У місці встановлення не повинно залишатися абразивного пилу та сторонніх частинок, які можуть перешкоджати руху щіток. Нові щітки мають вільно пересуватися в напрямних і прилягати без перекосу; проводи та металеві контакти розміщують так, щоб їх не торкалися обертові частини.

Після складання перевіряють надійність кріплення, правильність з’єднань і роботу заряджання відповідно до настанов для конкретної моделі Jawa. Якщо несправність не зникла, діагностику продовжують: заміна щіток усуває проблеми, пов’язані саме з їх зношенням, пошкодженням тримача або ненадійним контактом, але не замінює перевірку інших компонентів генератора та системи заряджання. Комплект JING mod.A обирають для планового відновлення або ремонту 12-вольтового генератора, коли форма й посадка нового щіткотримача відповідають демонтованій деталі.
