Шатун JING mod.A для моторолера Муравей, у зборі з втулкою

Шатун JING mod.A для моторолера Муравей

Комплект призначений для ремонту кривошипно-шатунного механізму двотактного двигуна моторолера Муравей об’ємом 200 см³. Шатун з’єднує поршень із колінчастим валом: верхня головка взаємодіє з поршневим пальцем, а нижня працює на шатунній шийці колінвала. Через цю деталь зворотно-поступальний рух поршня передається на колінчастий вал, тому стан посадкових поверхонь, підшипникового з’єднання та геометрії шатуна безпосередньо впливає на роботу двигуна.

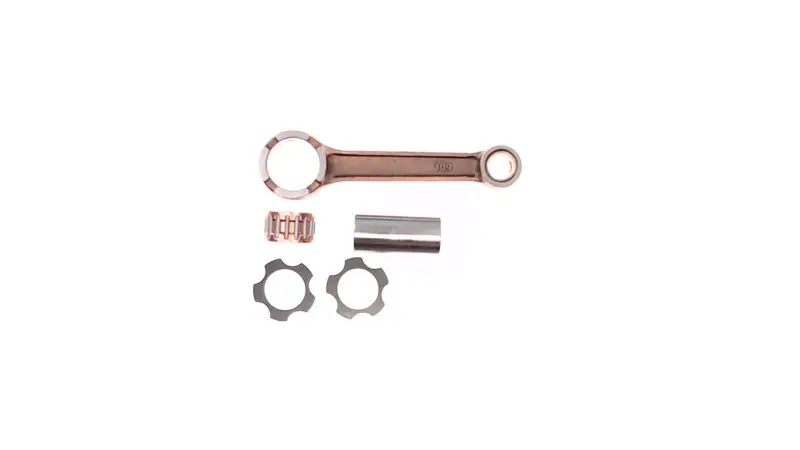

Виконання mod.A постачається у зборі з втулкою. Конструкція представленого комплекту включає шатун, циліндричну з’єднувальну деталь, роликовий сепаратор і дві фасонні шайби. Таке виконання розраховане на ремонт із розбиранням колінчастого вала та заміною деталей шатунного з’єднання. Це не готовий колінвал, а набір компонентів для відновлення його кривошипної частини. Перед замовленням потрібно визначити, що двигуну необхідний саме варіант із втулкою, та зіставити виконання mod.A з раніше встановленим шатуном.

Що перевірити під час підбору

• Модель техніки: комплект розрахований на моторолер Муравей.
• Двигун: підтверджене застосування з двотактним мотором об’ємом 200 см³.
• Варіант конструкції: обирати слід виконання у зборі з втулкою, позначене mod.A.
• Посадкова геометрія: порівняйте старий шатун за міжосьовою відстанню, діаметрами верхньої та нижньої головок, шириною нижньої головки й параметрами спряжених деталей.
• Стан суміжних компонентів: під час розбирання слід перевірити поршневий палець, його посадку в поршні, поверхні колінвала та деталі нижнього підшипникового з’єднання.

Коли потрібна заміна

Підставою для ремонту є відчутний люфт у головках шатуна, стукіт із боку кривошипного механізму, пошкодження втулки, сліди задирів, перегрівання чи викришування на контактних поверхнях, а також вигин або скручування тіла шатуна. Подальша експлуатація з надмірним зазором збільшує ударні навантаження та прискорює зношування спряжених деталей. Під час капітального ремонту стан шатуна оцінюють після очищення й розбирання, оскільки зовнішній огляд без перевірки зазорів не дає повної картини.

Рекомендації зі встановлення

Заміна потребує розпресування колінчастого вала, правильної орієнтації компонентів, запресування з’єднання та подальшої перевірки биття і співвісності щік. Підшипникові поверхні перед складанням мають бути чистими, без абразиву, стружки й пошкоджень. Необхідно витримати передбачені двигуном осьові та радіальні зазори, перевірити вільний рух шатуна без заклинювання та забезпечити змащення деталей під час первинного складання. Роботу доцільно виконувати з вимірювальним інструментом і пристроями для пресування: удари по шатуну або перекіс під час монтажу здатні пошкодити нове з’єднання.

Цей комплект підходить для планового відновлення двигуна Муравей і ремонту після появи люфту або характерного механічного стукоту. Для точного вибору зіставте тип двигуна та конструкцію демонтованих компонентів, не орієнтуючись лише на зовнішню подібність. Після складання колінчастий вал повинен обертатися вільно, а шатун — рухатися без заїдань, відчутних сходинок і надмірного бічного відхилення.
