Храповик кікстартера Мураха JING (mod.A)

Храповик кікстартера Мураха JING (mod.A)

Храповик призначений для пускового механізму вантажного моторолера «Мураха» з двотактним двигуном об’ємом 200 см³. Деталь бере участь у передаванні зусилля від пускового важеля до двигуна під час ручного запуску. Виконання mod.A потрібно враховувати під час підбору: зовні подібні деталі можуть відрізнятися формою спряжених поверхонь, посадкою та взаємним розташуванням зубців.

Призначення та принцип роботи

Коли водій натискає на важіль кікстартера, деталі храпового механізму входять у зачеплення. Зусилля через зубчасту передачу передається далі та забезпечує провертання двигуна перед запуском. Після завершення ходу механізм має коректно виходити із зачеплення й повертатися у початкове положення разом із приводом кікстартера. Тому стан зубців, посадкових поверхонь і спряженої деталі безпосередньо впливає на чіткість спрацьовування пускового приводу.

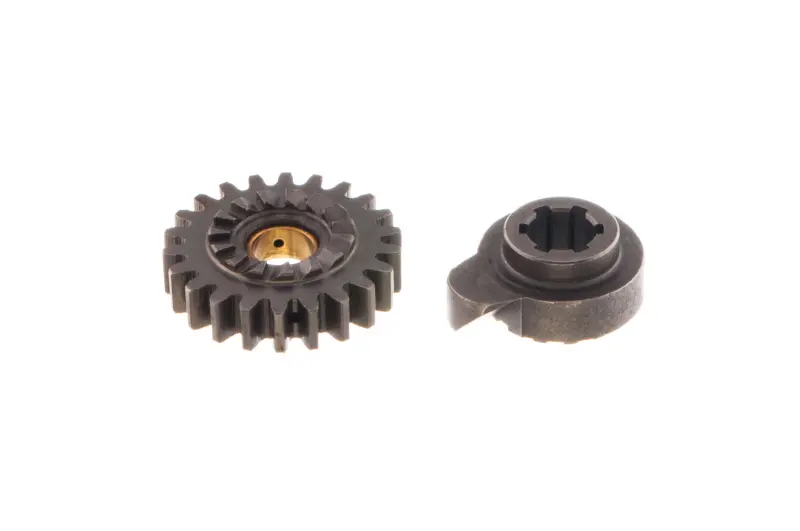

Конструкція цієї позиції складається із зубчастої деталі з торцевими храповими виступами та відповідної фасонної деталі зі шліцьовим отвором. Таке виконання розраховане на спільну роботу спряжених поверхонь: під час увімкнення вони передають зусилля, а в неробочому положенні не повинні заважати вільній роботі інших деталей механізму. Храповик використовують під час ремонту штатного ручного пуску, коли попередня пара зношена, пошкоджена або перестала надійно входити в зачеплення.

Коли потрібна заміна

Приводом перевірити храповик стають прослизання важеля під час спроби запуску, неповне зачеплення, удари або нерівномірний хід пускового приводу. Такі ознаки можуть бути пов’язані не лише із самим храповиком, тому перед ремонтом перевіряють також вал, шестерню, поворотну пружину, обмежувачі та інші спряжені деталі. Заміна однієї позиції без оцінювання всього механізму може не усунути причину несправності.

Як правильно підібрати деталь

Назва моделі техніки — лише перший критерій вибору. Моторолери «Мураха» випускалися в різних модифікаціях, а встановлені раніше агрегати могли ремонтуватися або замінюватися. Перед придбанням рекомендується зняти стару деталь і зіставити геометрію всіх робочих та посадкових ділянок. Позначення mod.A має відповідати потрібному варіанту виконання.

• Зовнішня зубчаста частина: порівняйте кількість, крок, ширину та профіль зубців зі старою шестернею.
• Торцеве зачеплення: перевірте форму, напрямок і розташування храпових виступів.
• Посадка: зіставте діаметр отвору, конфігурацію шліців і глибину посадкової частини.
• Габарити: порівняйте зовнішній діаметр, загальну висоту та взаємне зміщення робочих поверхонь.
• Спряження: переконайтеся, що відповідна деталь підходить до вала й правильно з’єднується із зубчастою частиною.

Порівняння зручно виконувати за демонтованою парою, оскільки окремий зношений зубець або деформований виступ може бути малопомітним без очищення. Під час огляду звертають увагу на відколи, зім’яті крайки, значне вироблення, тріщини та люфт на посадці. Сильно пошкоджені спряжені поверхні здатні прискорити зношування нової деталі.

Рекомендації зі встановлення

Монтаж виконують на очищені посадкові місця після перевірки вала та сусідніх деталей. До остаточного складання потрібно переконатися, що зубчаста частина переміщується без перекосу, храпові поверхні повноцінно входять у зачеплення, а поворотний механізм повертає привод у початкове положення. Взаємне розташування деталей під час складання зберігають відповідно до схеми конкретного двигуна.

Після встановлення механізм спочатку перевіряють вручну без запуску: хід важеля має бути рівномірним, зачеплення — впевненим, а повернення — вільним. Храповик JING mod.A підходить для ремонту пускового механізму «Мурахи» за умови збігу виконання, посадки та геометрії зі штатними деталями конкретного моторолера.
