Трос зчеплення для мотоцикла Урал JING mod.A, 1200 мм

Трос зчеплення для мотоцикла Урал JING mod.A, 1200 мм

Трос призначений для механічного керування зчепленням мотоцикла Урал: під час натискання на важіль керма він передає зусилля до механізму вимикання зчеплення біля коробки передач. Справний привід дає змогу повністю роз’єднувати двигун і коробку під час перемикання передач, а після відпускання важеля — повертати зчеплення у ввімкнене положення. Деталь підходить для ремонту штатного тросового привода, якщо попередній трос пошкоджений, заїдає в оболонці або вже не забезпечує потрібного діапазону регулювання.

Конструкція та призначення

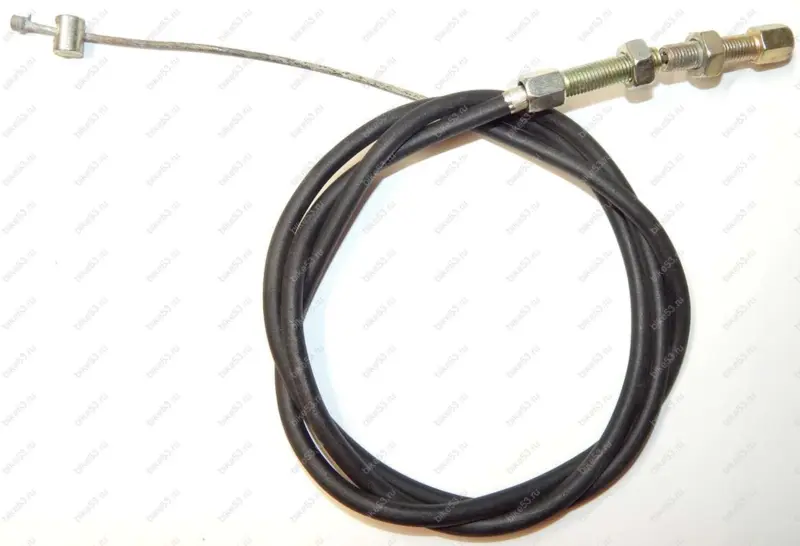

Модель JING mod.A має заявлену довжину 1200 мм. Гнучка зовнішня оболонка захищає трос усередині та дає змогу прокласти привід від керма до коробки передач передбаченим маршрутом. На одному кінці розташований циліндричний наконечник для з’єднання з важелем, на іншому — різьбова регулювальна ділянка з гайками. Регулятор використовується для налаштування положення оболонки та вільного ходу важеля після монтажу. Один кінець внутрішнього троса виходить за межі оболонки, тому під час добору потрібно врахувати не лише загальну довжину, а й конфігурацію обох сторін.

Виріб призначений для вітчизняних чотиритактних мотоциклів Урал з об’ємом двигуна 650 см³. У різних моделей і років випуску можуть відрізнятися кріплення, довжина оболонки, форма наконечників та розташування регулювання. Позначення mod.A стосується конкретного варіанта виконання, тому сумісність визначають за конструкцією раніше встановленого троса та будовою привода на мотоциклі.

Що перевірити перед вибором

• Призначення: потрібен саме трос керування зчепленням, а не трос газу, переднього гальма чи спідометра.
• Довжина: заявлений розмір цієї версії становить 1200 мм; додатково зіставте довжину оболонки та вільну частину внутрішнього троса зі старою деталлю.
• Наконечники: перевірте форму й розміри з’єднань з боку важеля керма та механізму вимикання зчеплення.
• Регулювальна частина: порівняйте розташування різьбової ділянки, посадку в упорі, діаметр різьби та кількість фіксувальних гайок.
• Маршрут прокладання: довжини має вистачати для штатного проходження троса за повного повороту керма без натягування, затискання та гострих перегинів.

Заміна та регулювання

Підставою для заміни є обірвані чи розпушені дротини, заломи внутрішнього троса, пошкодження оболонки, тугий або нерівномірний рух важеля. Перед установленням варто запам’ятати маршрут попередньої деталі та положення кріплень. Новий трос прокладають тим самим шляхом, не затискаючи його рухомими деталями та не утворюючи крутих петель. Наконечники мають повністю зайняти свої посадкові місця, а оболонка — надійно спиратися на передбачені упори.

Після монтажу вільний хід на кінці важеля налаштовують регулювальними гайками відповідно до настанов для конкретної моделі Урал. Надмірне натягування може перешкоджати повному ввімкненню зчеплення, а завеликий вільний хід — його повному вимиканню. Після налаштування перевірте легкість руху важеля, повернення троса та наявність запасу довжини під час повороту керма в обидва боки. Першу перевірку виконують на нерухомому мотоциклі, після чого контролюють чіткість перемикання передач.

Основні відомості

• Тип деталі: трос керування зчепленням.
• Призначення: мотоцикл Урал.
• Заявлена довжина: 1200 мм.
• Виконання: JING mod.A.
• Кількість: 1 штука.
• Конструкція: зовнішня оболонка, внутрішній трос, кінцеві наконечники та різьбовий регулятор із гайками.

Ця версія підходить для планової заміни троса з відповідними довжиною, наконечниками та регулювальним кріпленням. Зіставлення всіх посадкових частин до монтажу допомагає зберегти штатну геометрію привода й отримати коректний діапазон налаштування зчеплення.
