Трос коректора ІЖ 915 мм JING mod.A

Трос коректора ІЖ 915 мм JING mod.A

Трос призначений для дистанційного керування коректором карбюратора на мотоциклі ІЖ. Він передає рух від установленої на кермі манетки до механізму коректора: водій може ввімкнути збагачення суміші перед запуском холодного двигуна, а після прогрівання повернути механізм у звичайне положення. Таке керування дає змогу користуватися коректором із місця водія, не звертаючись щоразу безпосередньо до карбюратора.

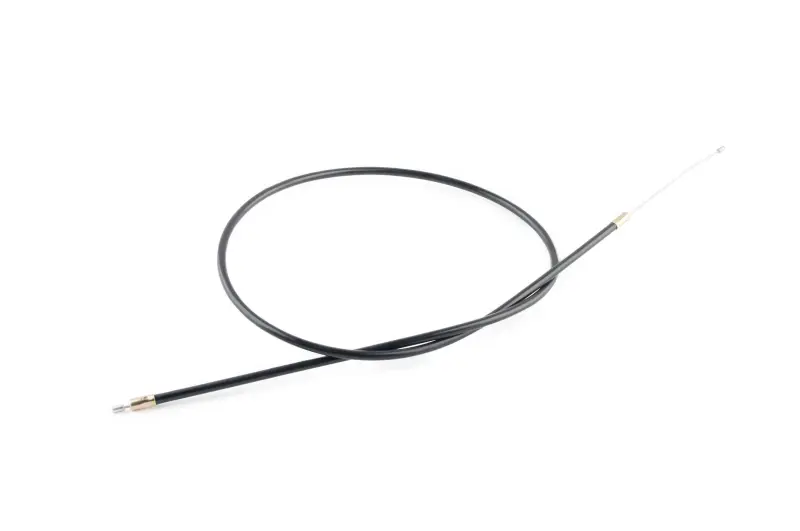

Виріб виконаний як гнучкий внутрішній трос у чорній зовнішній оболонці та має приєднувальні закінчення з обох боків. Заявлена довжина становить 915 мм, варіант виконання — mod.A, виробник — JING. Товарна позиція містить один трос. Деталь підходить для ремонту штатного тросового приводу, якщо старий трос розтягнувся, заїдає в оболонці, має пошкоджені закінчення або вже не забезпечує повний хід коректора.

Що перевірити під час добору

• Призначення. Потрібен саме трос коректора карбюратора, який з’єднує манетку та пусковий механізм. Троси газу, зчеплення й інші приводи виконують іншу функцію та не стають взаємозамінними лише через зовнішню подібність.
• Довжину 915 мм. Порівняйте її з демонтованою деталлю та врахуйте фактичний маршрут прокладання від керма до карбюратора. Трос має проходити без натягу, різких перегинів і зайвих петель.
• Конфігурацію закінчень. Обидва наконечники мають відповідати точкам кріплення на манетці та механізмі коректора. Порівнювати варто не лише загальну форму троса, а й спосіб фіксації кожного боку.
• Виконання mod.A. Якщо для обраної моделі ІЖ пропонуються різні варіанти приводу, зіставте конструкцію mod.A зі старою деталлю, встановленою манеткою та конкретним карбюратором.
• Хід приводу. Після з’єднання манетка повинна переміщувати коректор між крайніми положеннями без заклинювання, а оболонка — надійно спиратися на передбачені упори.

Установлення та перевірка роботи

Перед монтажем зручно запам’ятати або зафіксувати маршрут старого троса. Новий трос прокладають тим самим безпечним шляхом, не затискаючи його баком, деталями кермового керування чи іншими частинами мотоцикла. Плавні вигини зменшують опір руху внутрішнього троса. У крайніх положеннях керма оболонка не повинна натягуватися, змінювати положення коректора або перешкоджати вільному повороту керма.

Один бік приєднують до манетки, інший — до плунжера чи передбаченого приводу коректора карбюратора. Послідовність розбирання та потрібний вільний хід залежать від установленого карбюратора, тому регулювання виконують за настановою для конкретної моделі. Після складання кілька разів переведіть манетку з одного крайнього положення в інше. Механізм має рухатися плавно, повністю вмикатися та повертатися без затримки.

Коли трос потребує заміни

• манетка рухається важко, ривками або не передає рух коректору;
• внутрішній трос підклинює, а звичайне регулювання приводу не відновлює нормальний хід;
• зовнішня оболонка заламана, перетерта чи пошкоджена біля упорів;
• наконечник деформований, погано тримається в посадковому місці або з’єднання розмикається під час роботи.

Після встановлення перевірте дію коректора до запуску двигуна, а потім переконайтеся, що манетка справді переводить його в пускове положення та повністю закриває після прогрівання. Трос JING завдовжки 915 мм слід вибирати за сукупністю ознак: призначенням, маршрутом прокладання, формою обох закінчень, робочим ходом і виконанням mod.A. Таке зіставлення допомагає підібрати деталь до фактичної конфігурації мотоцикла ІЖ без помилкової орієнтації лише на марку техніки.
