Трос заднього гальма Карпати/Верховина JING mod.A

Трос заднього гальма Карпати/Верховина JING mod.A

Трос призначений для механічного приводу заднього гальма на вітчизняних мопедах «Карпати» та «Верховина». Виконання JING mod.A з’єднує орган керування з гальмівним механізмом заднього колеса та передає зусилля під час гальмування. Деталь підходить для обслуговування штатного приводу, відновлення мопеда та заміни троса, який більше не забезпечує нормального руху внутрішньої жили.

Конструкція та принцип роботи

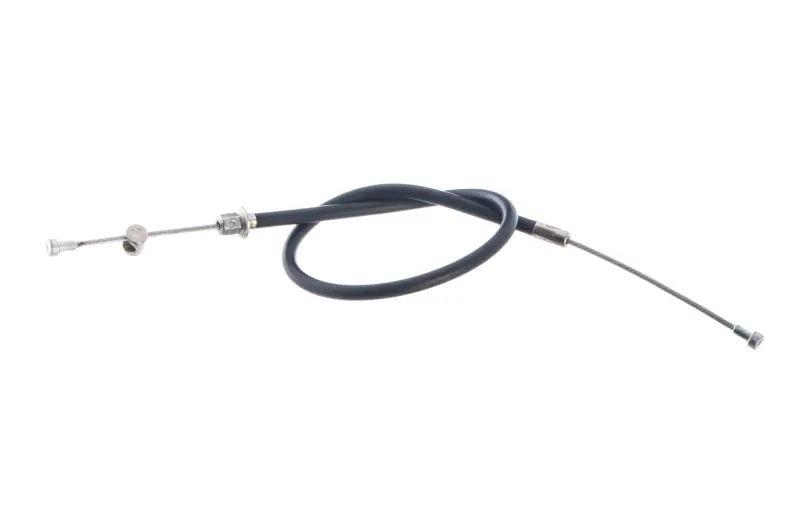

Основою деталі є гнучка внутрішня жила, що проходить у чорній зовнішній оболонці. На кінцях передбачені металеві приєднувальні деталі для з’єднання з точками кріплення приводу. У конструкції також використовується натяжний болт: після монтажу він дає змогу відрегулювати положення троса та вільний хід керування заднім гальмом.

Під час натискання на орган керування внутрішня жила переміщується відносно нерухомої оболонки та приводить у дію задній гальмівний механізм. Тому стан усього троса безпосередньо впливає на чіткість спрацьовування. Сильний перегин, заїдання жили, пошкодження оболонки, розпушені нитки або надмірна слабина можуть збільшити хід керування та погіршити передавання зусилля. У таких випадках трос варто замінити, а не намагатися компенсувати несправність лише регулюванням.

Що перевірити під час вибору

Назва моделі техніки — основний, але не єдиний критерій підбору. Мопеди «Карпати» та «Верховина» могли ремонтуватися й отримувати деталі різних виконань, тому новий трос потрібно зіставити зі знятою деталлю та фактичною будовою приводу. Позначення mod.A вказує на конкретний варіант виконання; його не слід автоматично прирівнювати до інших тросів для тих самих мопедів.

• Призначення: потрібен саме трос заднього, а не переднього гальма, зчеплення чи керування дроселем.
• Довжина оболонки: вона має відповідати відстані між штатними упорами та дозволяти прокласти трос передбаченим маршрутом.
• Вільні ділянки жили: порівняйте їхню довжину зі старою деталлю, щоб з’єднання діставали до точок кріплення без надмірного натягу.
• Кінцеві з’єднання: форма й розміри обох наконечників мають відповідати органу керування та важелю заднього гальмівного механізму.
• Регулювальна частина: перевірте посадку натяжного болта та відповідність його різьбової ділянки місцю встановлення.
• Маршрут прокладання: трос повинен проходити без натягу, защемлення та різких вигинів за штатного положення деталей мопеда.

Встановлення та регулювання

Перед зняттям старого троса корисно запам’ятати його маршрут і положення всіх упорів. Новий трос прокладають тим самим шляхом, не допускаючи контакту з рухомими деталями та ділянок, де оболонку може перетискати кріплення. Обидва кінці оболонки повинні повністю сісти у призначені для них опори, а наконечники жили — надійно зайняти свої місця у з’єднаннях приводу.

Після приєднання натяжний болт використовують для налаштування вільного ходу відповідно до будови конкретного мопеда. Регулювання не повинно утримувати гальмо постійно ввімкненим або залишати надмірну слабину. До початку поїздки слід кілька разів привести гальмо в дію на нерухомому мопеді, перевірити плавність руху, повернення механізму та відсутність заїдань уздовж усього маршруту прокладання.

Якщо діапазону регулювання недостатньо, наконечники не входять у штатні кріплення або оболонка виявляється помітно коротшою чи довшою за зняту деталь, встановлювати трос із зусиллям не слід. Для правильної роботи потрібен варіант, що відповідає фактичній конфігурації приводу. JING mod.A розрахований на заднє гальмо мопедів «Карпати» та «Верховина» і буде доречним вибором за умови збігу довжини, кінцевих з’єднань та регулювальної частини.
