Внутрішній барабан зчеплення ЯВА 350 JING mod.C

Внутрішній барабан зчеплення ЯВА 350 JING mod.C

Внутрішній барабан, також відомий як столик зчеплення, призначений для ремонту зчеплення мотоцикла ЯВА 350. Деталь належить до центральної частини багатодискового механізму та працює разом із кошиком, пакетом дисків і натискними деталями. Вона бере участь у передаванні крутного моменту до коробки передач та водночас забезпечує передбачену конструкцією взаємодію дисків під час вмикання і вимикання зчеплення.

Конструкція та призначення

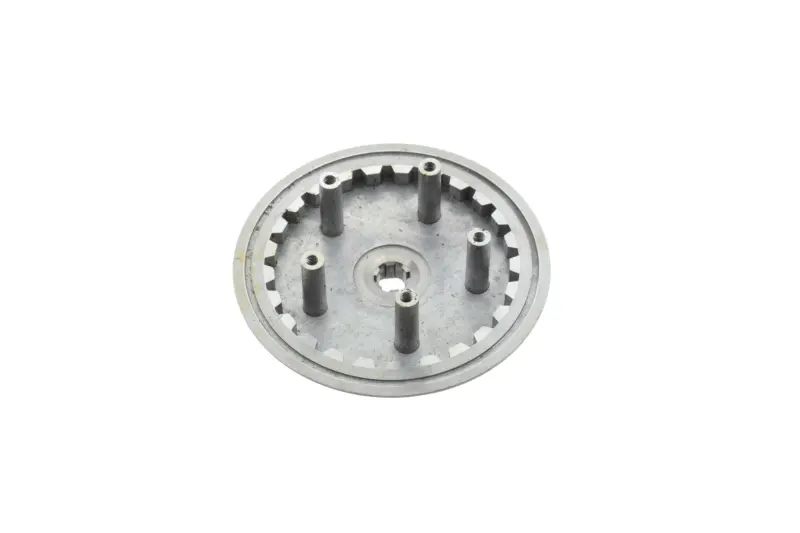

Барабан виконаний як кругла деталь із центральним шліцьовим отвором, зовнішнім рядом пазів і п’ятьма розташованими по колу стійками з монтажними отворами. Шліцьова посадка слугує для з’єднання з відповідним валом, а форма зовнішньої частини визначає положення сполучених деталей зчеплення. Розташування стійок та отворів має відповідати натискному механізму конкретної версії. Виконання JING mod.C потрібно враховувати як окремий конструктивний варіант: зовні подібний столик іншої модифікації може відрізнятися посадкою або геометрією.

Справний внутрішній барабан потрібний для правильного розміщення дисків і збереження передбаченої геометрії складеного зчеплення. Зношення пазів або шліців, деформація основи, пошкодження стійок і порушення посадки можуть заважати вільній роботі деталей. Під час ремонту барабан оцінюють разом із кошиком, дисками, пружинами, натискною частиною та центральним кріпленням. Такий огляд допомагає визначити, чи достатньо замінити столик, чи обслуговування потрібне кільком компонентам зчеплення.

Коли потрібна заміна

Підставою для заміни є тріщини, деформація, пошкоджені шліци, помітне вироблення в місцях контакту з дисками, розбиті отвори або дефекти стійок. Додаткова перевірка потрібна, якщо після розбирання виявлено перекіс пакета, ненормальний люфт внутрішньої частини або сліди зачіпання сусідніх деталей. Ривки під час рушання, неповне вимикання чи пробуксовування самі по собі не вказують лише на барабан: подібні прояви виникають також через зношення дисків, ослаблення пружин, неправильне регулювання привода або несправність натискного механізму.

Як дібрати виконання mod.C

Основна заявлена застосовність деталі — ЯВА 350, проте перед замовленням її необхідно порівняти зі знятим столиком. Перевірте загальний діаметр і висоту, профіль та кількість шліців центрального отвору, число й розташування п’яти стійок, відстані між монтажними точками, конфігурацію зовнішніх пазів і глибину посадки. Окремо порівняйте положення барабана всередині кошика та форму сполучених дисків. Назва моделі мотоцикла без перевірки геометрії не виключає відмінностей між версіями зчеплення, тому стару деталь зручно використовувати як зразок.

Рекомендації щодо встановлення

Перед складанням очистьте посадкові місця та переконайтеся, що на валу, кошику й повторно використовуваних дисках немає пошкоджень, здатних завадити монтажу. Барабан повинен надягатися на шліци без перекосу, заклинювання та ненормального люфту. Після розміщення всередині кошика перевірте, що деталі вільно займають штатне положення, а стійки збігаються з відповідними точками натискної частини. Диски, пружини, шайби та кріплення встановлюють у послідовності, передбаченій для конкретного двигуна ЯВА 350.

Кріплення затягують рівномірно з дотриманням вимог посібника з ремонту мотоцикла. Після складання перевіряють обертання механізму, хід привода та повноту розмикання дисків, а потім регулюють вільний хід важеля. До початку поїздки зчеплення потрібно перевірити на нерухомому мотоциклі. Точний збіг виконання mod.C з усіма сполученими деталями дає змогу відновити центральну частину зчеплення без повторного використання пошкодженого барабана.
