Генератор для мотоцикла Мінськ 14V 65W, 7+1 котушок, JING mod.A

Генератор JING mod.A для мотоцикла Мінськ

Генератор призначений для мотоциклів Мінськ із двотактним двигуном об’ємом 125 см³ та відповідною конфігурацією електрообладнання. Номінальні параметри моделі — 14V і 65W, а обмотувальна частина виконана за схемою 7+1 котушок, тобто конструкція налічує вісім котушок. Деталь застосовують під час ремонту системи електроживлення та запалювання, коли штатний генератор пошкоджений, його обмотки чи виводи несправні або робота електрообладнання стала нестабільною.

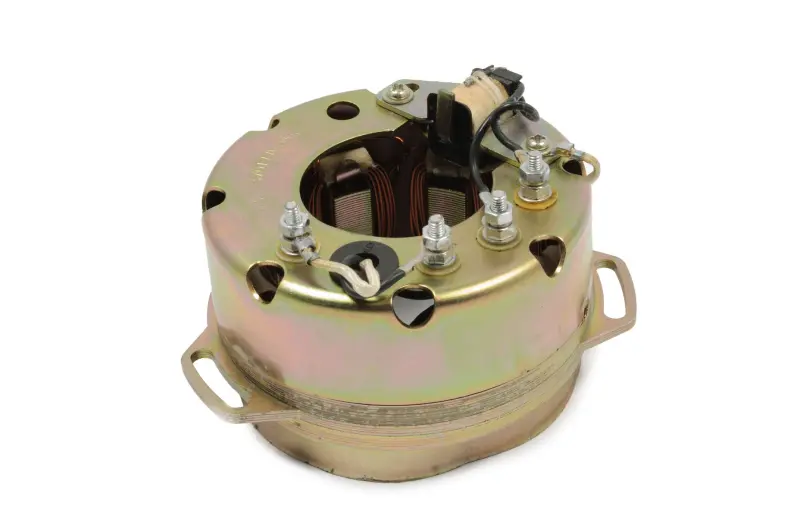

Конструкція має круглу металеву основу з відкритим центральним отвором, бічними кріпильними вушками та кількома різьбовими виводами у верхній частині. Усередині розміщені обмотки й окремий компонент системи формування керувального імпульсу. Таке компонування вимагає точного збігу не лише напруги й потужності, а й кріплень, розташування виводів, форми центрального отвору та схеми під’єднання. Позначення mod.A допомагає відрізнити цю версію від інших генераторів JING для Мінська, зокрема виконань з іншим розподілом котушок.

Параметри та призначення

• Застосування: мотоцикли Мінськ із двотактним двигуном 125 см³ за умови збігу штатної конфігурації.
• Номінальна напруга: 14V.
• Номінальна потужність: 65W.
• Кількість котушок: вісім, із розподілом 7+1.
• Виконання: JING mod.A.
• Конструкція: кільцева основа, відкритий центральний отвір, вивідні шпильки та бічні кріпильні вушка.

Як правильно підібрати генератор

Перед замовленням порівняйте деталь зі штатним генератором, знятим із мотоцикла. Основні критерії — значення 14V, потужність 65W та конфігурація 7+1 котушок. Далі зіставте кількість і положення точок кріплення, діаметр та форму центрального отвору, розташування різьбових виводів, напрямок проводів і посадку сусідніх компонентів. Одного збігу марки мотоцикла недостатньо: на техніці Мінськ різних років і модифікацій використовувалися відмінні варіанти електрообладнання.

Не варто замінювати цю версію зовні близьким генератором із розподілом 6+2 без перевірки всієї системи. Однакова загальна кількість котушок не означає однакову внутрішню схему, положення виводів або сумісність зі встановленими компонентами запалювання. Якщо стару деталь уже замінювали, враховуйте також фактичне під’єднання мотоцикла та технічну документацію конкретної модифікації.

Рекомендації щодо встановлення

До монтажу перевірте стан посадкової поверхні, кріплення, проводів і з’єднувальних клем. Генератор має встановлюватися без перекосу та примусового зміщення кріпильних вушок. Проводи прокладають без натягу, контакту з рухомими деталями та затискання кришкою. Усі виводи під’єднують за штатною схемою мотоцикла, не міняючи їх місцями через зовнішню подібність.

Після встановлення потрібно налаштувати параметри запалювання за настановою для конкретної моделі Мінськ і перевірити запуск двигуна, роботу освітлення, сигналу та інших штатних споживачів. Якщо причину несправності не визначили заздалегідь, разом із генератором перевіряють проводку, з’єднання та пов’язані компоненти: це допомагає виключити повторення симптомів через дефект поза самим генератором. Модель підходить для відновлення штатної конфігурації 14V/65W за повного збігу кріплень і під’єднання.
