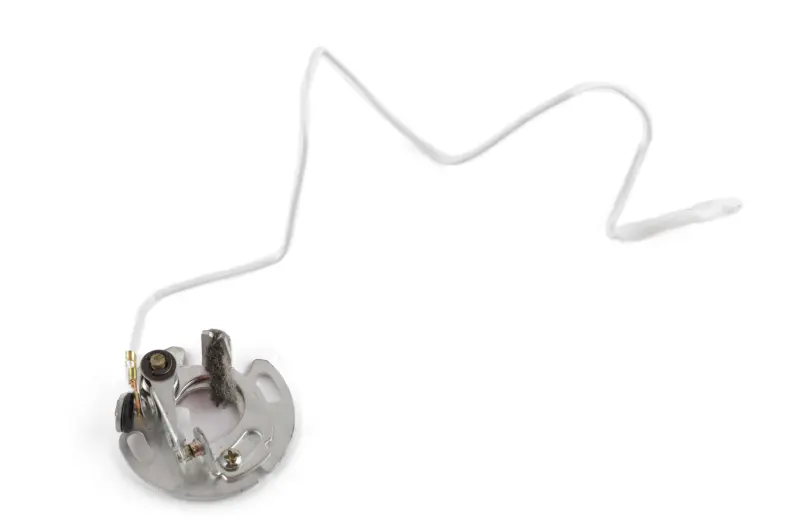

Контактний переривник запалювання Мураха JING mod.A

Контактний переривник запалювання Мураха JING mod.A

Контактний переривник JING mod.A призначений для контактної системи запалювання моторолера «Мураха». Деталь механічно керує моментом розмикання контактів: кулачок привода відводить рухомий контакт, після чого в котушці запалювання формується імпульс для утворення іскри на свічці. Від стану контактної групи та правильності її регулювання залежать своєчасне іскроутворення, упевнений запуск і стабільність роботи двигуна.

Переривник виконаний на круглій монтажній пластині. Конструкція містить нерухомий і підпружинений рухомий контакти, ізольоване з’єднання, точки кріплення та провід із клемою. Довгасті монтажні отвори дають змогу виставляти положення деталі під час регулювання запалювання. Це окрема контактна група, тому перед замовленням її потрібно відрізнити від переривника в зборі з іншими деталями основи запалювання.

Коли потрібна заміна

Перевірити переривник варто у разі ускладненого запуску, перебоїв запалювання, нестабільних обертів або потреби постійно відновлювати зазор. Підставою для заміни можуть бути значне підгоряння та нерівність контактних майданчиків, ослаблення пружини рухомого контакту, пошкодження ізоляції, відчутний люфт чи деформація основи. Незначний наліт інколи усувається обслуговуванням, однак глибоко спрацьовані контакти вже не забезпечують стабільного моменту розмикання.

Зношення контактних майданчиків не слід оцінювати окремо від механіки привода. Після встановлення кулачок має вільно впливати на важіль, контакти — повністю сходитися та розмикатися без перекосу, а провід — розташовуватися без натягу й торкання обертових деталей. Випадкове замикання ізольованого виводу на основу порушить роботу запалювання, тому розташування шайб, втулок і з’єднувальної клеми необхідно зберегти відповідно до штатної схеми моторолера.

Як перевірити сумісність

Позначення mod.A вказує на конкретний варіант виконання. Перед придбанням порівняйте стару й нову деталі за формою круглої основи, розташуванням кріпильних прорізів, положенням контактної пари, орієнтацією рухомого важеля та способом приєднання проводу. Збігу лише за назвою техніки недостатньо: на моторолерах різних років або після перероблення запалювання можуть використовуватися відмінні основи й контактні групи.

• Призначення: механічне керування моментом іскроутворення в контактній системі запалювання.
• Сумісність: моторолер «Мураха» за умови збігу встановленого варіанта переривника.
• Виконання: JING mod.A, контактна група на круглій монтажній пластині.
• Регулювання: положення основи, зазор контактів і момент запалювання налаштовуються після монтажу.

Встановлення та налаштування

Перед роботою вимикають живлення запалювання, фіксують розташування старої деталі та від’єднують провід. Посадкове місце очищають від забруднень, не допускаючи потрапляння мастила на контактні майданчики. Переривник встановлюють без перекосу й спочатку закріплюють так, щоб залишити можливість регулювання. Провід прокладають штатним шляхом, контролюючи ізоляцію виводу та надійність з’єднання.

Після монтажу обов’язково регулюють зазор між контактами та перевіряють момент установлення запалювання за настановою саме для модифікації моторолера, що обслуговується. Застосовувати універсальне значення без звіряння не варто. Контроль виконують за відповідного положення кулачка, потім затягують кріплення та повторно перевіряють налаштування: зміщення пластини під час затягування здатне змінити результат.

Ця деталь підходить для ремонту штатного контактного запалювання «Мурахи», коли потрібно замінити зношену контактну групу виконання mod.A. Ретельне порівняння геометрії перед придбанням і правильне налаштування після встановлення допомагають відновити чітке розмикання контактів без зайвої заміни справних компонентів системи.
