Вимикач стоп-сигналу переднього гальма МИНСК JING mod.A

Вимикач стоп-сигналу переднього гальма МИНСК JING mod.A

Механічний кінцевий вимикач, також відомий як «жабка», призначений для керування стоп-сигналом під час користування переднім гальмом мотоцикла МИНСК. Коли водій натискає важіль, рухомий шток вимикача змінює положення та подає команду на ввімкнення заднього сигнального ліхтаря. Ця деталь не створює гальмівне зусилля, а забезпечує своєчасне попередження інших учасників руху про початок уповільнення.

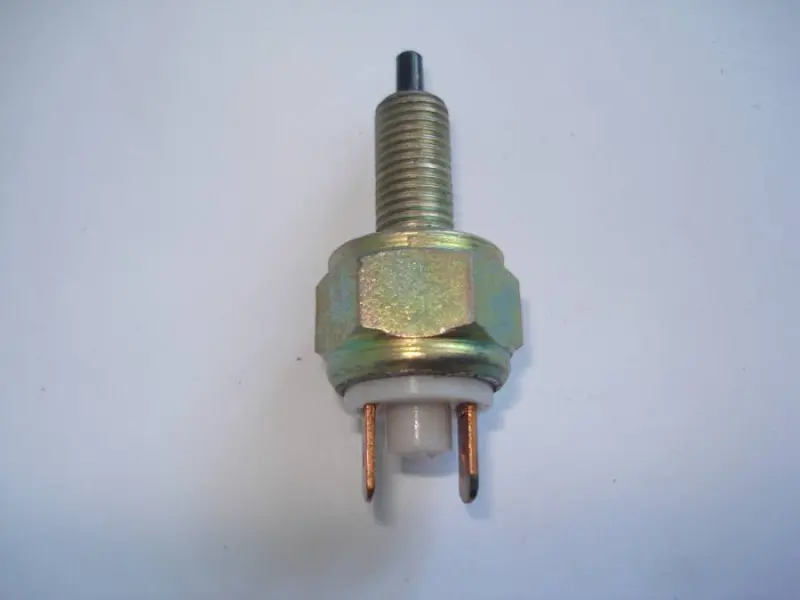

Виконання mod.A має прямий різьбовий корпус, виступний натискний шток, шестигранну частину під інструмент і два плоскі контактні виводи. Різьба використовується для встановлення вимикача у передбачене посадкове місце та дає змогу розташувати шток відносно механізму важеля. Два виводи призначені для приєднання штатних проводів. Конструкція працює механічно: рух важеля впливає на шток, після чого контакти всередині корпусу перемикають стоп-сигнал.

Що врахувати під час добору

Назва МИНСК і позначення JING mod.A визначають загальне призначення деталі, проте перед замовленням її потрібно порівняти зі встановленим вимикачем. У мотоциклів різних років та модифікацій можуть відрізнятися кріплення, параметри різьби, довжина корпусу, положення штока й тип наконечників проводки. Точні розміри цієї версії не заявлені, тому основою добору мають бути геометрія старої деталі та будова місця встановлення.

• Призначення: увімкнення стоп-сигналу під час користування переднім гальмом.
• Застосування: мотоцикли МИНСК; картка точного товару відносить його до вітчизняних двотактних мотоциклів із двигуном 125 см³.
• Тип: механічний кінцевий вимикач із натискним штоком.
• Кріплення: різьбовий циліндричний корпус із шестигранною частиною.
• Підключення: два окремі плоскі контактні виводи.
• Версія: JING mod.A.

Порівнюючи деталь зі старою «жабкою», перевірте діаметр і крок різьби, загальну довжину різьбової частини, розмір шестигранника, виліт та напрямок ходу штока. Окремо зіставте кількість виводів, їхню ширину, взаємне розташування і тип штатних наконечників. Вимикач повинен установлюватися у кріплення без перекосу, а важіль або пов’язана з ним деталь — впливати на шток у передбаченому діапазоні. Підточування корпусу, примусове згинання виводів і монтаж із невідповідною різьбою не замінюють правильного добору.

Установлення та перевірка роботи

Перед заміною бажано зафіксувати розташування старого вимикача і проводів. Контактні наконечники знімають, тримаючи за їхній корпус, після чого демонтують попередню деталь та встановлюють нову у штатне різьбове посадкове місце. Положення корпусу обирають так, щоб шток упевнено реагував на рух важеля переднього гальма, але не залишався постійно надмірно натиснутим. Проводи приєднують до двох виводів без натягу та контакту з рухомими деталями.

Після монтажу стоп-сигнал перевіряють кілька разів: за вільного важеля ліхтар повинен працювати у штатному режимі, а на початку натискання — своєчасно засвічуватися. Якщо світло ввімкнене постійно, з’являється із помітним запізненням або спрацьовує через раз, слід перевірити положення вимикача, хід штока, щільність контактних з’єднань і стан проводки. Заміна особливо актуальна у разі заїдання штока, пошкодження виводів, нестабільного ввімкнення або повної відсутності реакції стоп-сигналу на переднє гальмо за справної лампи та проводів.
