Вал перемикання передач КПП Мінськ JING mod.A

Вал перемикання передач КПП Мінськ JING mod.A

Деталь призначена для механізму перемикання передач мотоцикла Мінськ 125 із двотактним двигуном. Вал приймає рух від зовнішньої лапки та передає його механізму вибору ступеня всередині коробки передач. Від стану його шліців, посадкових ділянок і пов’язаних деталей залежить, наскільки повно лапка відпрацьовує хід і повертається після натискання.

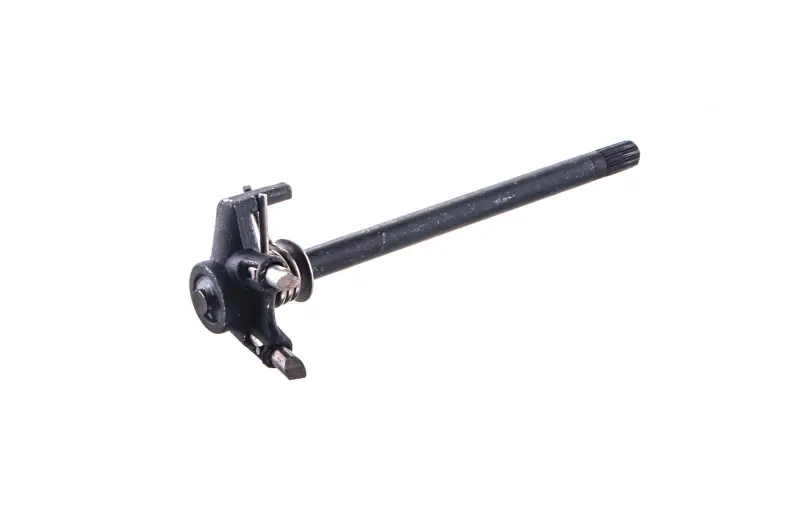

Версія JING mod.A виконана як довгий вал зі шліцьовим кінцем і зібраним важільним механізмом на протилежному боці. Конструкція містить фігурні важелі, упорні частини, пружину та шайбу. Таке виконання потрібно враховувати під час добору: у продажу є схожі вали Мінськ, зокрема JING без позначення модифікації та окрема версія mod.B. Зовнішня подібність або належність до однієї моделі мотоцикла не замінює перевірки геометрії.

Коли потрібна перевірка та заміна

Оглянути вал варто за збільшеного вільного ходу лапки, нечіткого вибору передач, пропуску ходу, ускладненого повернення лапки або помітного пошкодження зовнішніх шліців. Такі ознаки можуть бути пов’язані не лише із самим валом, тому під час розбирання одночасно перевіряють лапку перемикання, її затискач, посадки вала та внутрішні деталі механізму вибору передач. Це дає змогу визначити причину несправності й не залишити зношені спряження поруч із новою деталлю.

Пошкоджені шліци не забезпечують надійного з’єднання з лапкою, а вигин або зношення посадкових поверхонь може порушити вільне переміщення вала. Сліди зачіпання, деформація важелів, ослаблена пружина чи надмірний поперечний люфт також потребують уваги. Рішення про заміну приймають після очищення деталей і перевірки всього механізму, адже заїдання може виникати через декілька взаємопов’язаних причин.

Як дібрати версію mod.A

• Призначення: вал механізму перемикання КПП для мотоциклів Мінськ 125.
• Виконання: JING mod.A; його не слід автоматично замінювати варіантом mod.B або схожим валом без звіряння.
• Зовнішня частина: порівняйте довжину й діаметр вала, профіль і протяжність шліцьової ділянки, а також розташування посадкової зони.
• Внутрішня частина: зіставте форму, напрямок і взаємне положення важелів, упорів, пружини та шайби зі знятою деталлю.
• Посадки: перевірте відповідність місць проходження крізь картер, з’єднання з лапкою та контакту з механізмом вибору передач.

Для точного вибору старий вал краще порівнювати з новою деталлю повністю, зберігаючи однакову орієнтацію. Значення має не лише загальна довжина: невелика відмінність вигину важеля, положення упора або шліцьової частини може змінити хід механізму. Якщо мотоцикл раніше ремонтували або двигун комплектували деталями іншої версії, орієнтуватися лише на назву техніки недостатньо.

Установлення та контроль після ремонту

Монтаж виконують після отримання доступу до механізму коробки передач. Перед складанням очищають посадкові місця, оглядають спряжену лапку, втулки чи напрямні, ущільнення в місці виходу вала та деталі, з якими взаємодіють важелі. Зношена лапка з пошкодженими шліцами може зберегти люфт навіть після встановлення нового вала, тому стан обох спряжених частин оцінюють разом.

Після встановлення вал має переміщатися без закушування, а лапка — повертатися у вихідне положення. До остаточного складання послідовно перевіряють вибір усіх передач і нейтрального положення, відсутність ненормального бокового люфту та правильну взаємодію важелів з рештою механізму. Вал JING mod.A підходить для ремонту лише за повного збігу виконання, тому попереднє звіряння геометрії залишається головною умовою правильного добору.
