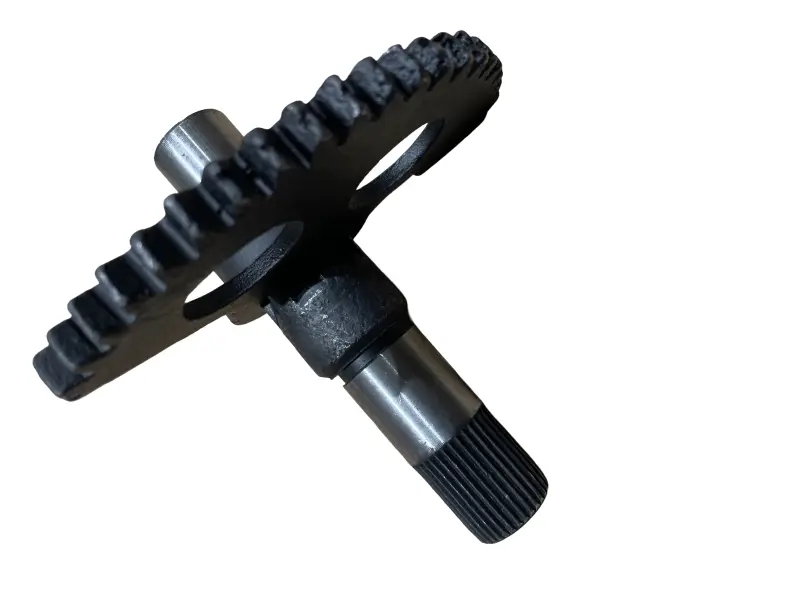

Вал кікстартера ІЖ із сектором JING mod.B

Вал кікстартера ІЖ із сектором JING mod.B

Деталь призначена для ножного пускового механізму мотоциклів ІЖ Планета та ІЖ Юпітер із двотактним двигуном об’ємом 350 см³. Вал приймає зусилля від важеля кікстартера, а зубчастий сектор передає обертання до деталей приводу запуску. Таке виконання використовують під час ремонту механізму, в якому зношені шліци, пошкоджені зубці сектора, порушена геометрія вала або з’явився ненормальний вільний хід педалі.

Конструкція поєднує вал і зубчастий сектор. На зовнішній частині розташоване шліцьове з’єднання для встановлення важеля кікстартера, а сектор взаємодіє з відповідною шестернею пускового механізму. Під час натискання на педаль сектор вводить привод у зачеплення та допомагає провернути двигун перед запуском. Після відпускання педалі справна поворотна пружина має повернути механізм у початкове положення та вивести сектор із зачеплення.

Що врахувати під час підбору

Позначення mod.B вказує на варіант виконання деталі. У продажу трапляються й інші модифікації, тому лише назви марки ІЖ недостатньо для точного вибору. Перед установленням зіставте нову деталь зі знятим валом: загальну конфігурацію, розташування сектора, форму й напрямок зубців, довжину ділянок вала, посадкові діаметри та параметри зовнішньої шліцьової частини. Важіль кікстартера повинен відповідати шліцам, установлюватися без перекосу та надмірного люфту.

• Призначення: передавання зусилля від ножного важеля до механізму прокручування двигуна.
• Виконання: вал у зборі із зубчастим сектором кікстартера.
• Сумісність: мотоцикли ІЖ Планета та ІЖ Юпітер із двотактним двигуном 350 см³; конкретну модифікацію потрібно звіряти зі знятою деталлю.
• Варіант: JING mod.B.
• З’єднання з важелем: зовнішня шліцьова ділянка.

Коли потрібна заміна

Перевірка вала доцільна, якщо педаль провертається з пропусками, не передає зусилля, заїдає, повертається не повністю або запуск супроводжується ударами та хрускотом. Причиною таких ознак може бути не лише сам вал: одночасно оглядають зубці відповідної шестерні, поворотну пружину, посадкові місця, втулки та ущільнення в зоні виходу вала. Установлення нової деталі без усунення супутнього зношення може не відновити нормальну дію механізму.

Рекомендації зі встановлення

Монтаж виконують після отримання доступу до пускового механізму з боку картера. До складання слід очистити посадкові місця, переконатися у відсутності задирок і перевірити стан спряжених деталей. Сектор установлюють у правильному початковому положенні відносно відповідної шестерні та поворотної пружини. Послідовність розбирання, положення пружини й потрібний попередній натяг обирають за настановою для конкретної моделі ІЖ, адже будова окремих версій може відрізнятися.

Після складання важіль кілька разів плавно натискають вручну за непрацюючого двигуна. Хід має бути вільним, зубці — входити в зачеплення без заклинювання, а педаль — повністю повертатися. Також перевіряють відсутність бокового перекосу, ненормального люфту та контакту сектора зі сторонніми деталями. Такий контроль дає змогу виявити помилку складання до першого запуску й запобігти пошкодженню спряжених зубців.

JING mod.B підходить для ремонту штатного ножного запуску ІЖ, коли потрібен саме вал із установленим сектором. Для впевненого вибору орієнтуйтеся не лише на сімейство мотоцикла, а й на виконання попередньої деталі: відмінності в посадці, зубчастому секторі або шліцьовій частині критичні для правильного зачеплення та повернення важеля.
