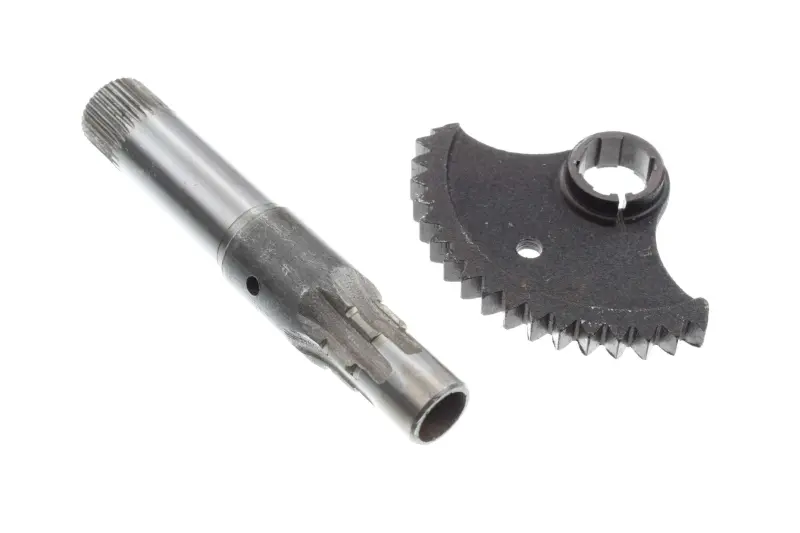

Вал кікстартера Восход із зубчастим сектором JING mod.B

Вал кікстартера Восход із сектором JING mod.B

Комплект призначений для ремонту механізму ножного запуску мотоцикла Восход. До нього входять заводний вал і зубчастий сектор кікстартера — дві взаємопов’язані деталі, які приймають зусилля від пускового важеля та передають його на шестерні механізму запуску двигуна. Виконання mod.B потрібно враховувати під час добору: навіть зовні близькі варіанти можуть відрізнятися посадками, довжиною вала та геометрією сектора.

Призначення деталей

Під час натискання на важіль кікстартера вал повертається, а сектор своїми зубцями взаємодіє з відповідною шестернею. Завдяки цьому рух ноги перетворюється на обертання, потрібне для запуску двигуна. Після завершення ходу механізм має вільно повертатися у вихідне положення та бути готовим до наступного натискання. Стан вала, шліців і зубців сектора безпосередньо впливає на чіткість цього процесу.

Комплект використовують у разі зношення штатних деталей, пошкодження зубців, деформації вала або порушення посадкових з’єднань. Характерні причини для перевірки механізму — пропуски під час натискання на важіль, прослизання, заклинювання, нерівномірний хід чи ударне зачеплення. Перед заміною варто оглянути не лише вал і сектор, а й сполучену шестерню, поворотну пружину, втулки та посадкові місця: встановлення нових деталей не усуне несправність, якщо сусідні компоненти також пошкоджені.

Конструкція та комплект

Вал має зовнішню шліцьову ділянку для з’єднання з важелем кікстартера та посадкові поверхні для розміщення всередині механізму. Зубчастий сектор виконаний окремою деталлю: уздовж дуги розташовані зубці, а в маточині передбачене профільне з’єднання з валом. Така комплектація дає змогу одночасно замінити обидві основні деталі пари й не залишати зношений сектор із новим валом або навпаки.

Що перевірити під час вибору

• Призначення: комплект розрахований на механізм кікстартера мотоцикла Восход.
• Виконання: у назві деталі зазначена версія JING mod.B; її потрібно врахувати під час порівняння зі встановленим варіантом.
• Геометрія вала: зіставте загальну довжину, діаметри посадкових ділянок, розташування отворів і форму кінців.
• Шліцьові з’єднання: порівняйте профіль і кількість шліців зі старим валом, важелем та маточиною сектора.
• Зубчастий сектор: перевірте форму, розташування, діапазон зубців і положення маточини відносно дуги.
• Зачеплення: сектор має відповідати сполученій шестерні механізму за профілем зубців і взаємним розташуванням деталей.

Установлення та перевірка

Монтаж виконують із доступом до механізму ножного запуску. Перед складанням очищають посадкові місця, перевіряють вільне переміщення деталей і стан опор вала. Сектор установлюють у правильному вихідному положенні відносно поворотного механізму та відповідної шестерні. Не можна компенсувати невідповідність посадок ударним установленням або примусовим доопрацюванням шліців: це може спричинити перекіс, тугий хід і прискорене зношення зубців.

Після складання кікстартер перевіряють вручну до запуску двигуна. Важіль повинен проходити повний хід без заїдань, сектор — входити в зачеплення без пропусків, а поворотний механізм — упевнено повертати деталі в початкове положення. Для точного добору порівнюйте комплект зі знятими деталями за всіма посадками та геометрією, а не лише за назвою мотоцикла.
