Вал кікстартера КПП «Восход» JING mod.B

Вал кікстартера КПП «Восход» JING mod.B

Вал кікстартера призначений для ремонту ножного пускового механізму мотоциклів сімейства «Восход». Деталь приймає зусилля від пускового важеля та передає обертання на сполучені частини механізму, які приводять у дію пускову шестерню. Виконання JING mod.B потрібно підбирати саме як окремий конструктивний варіант: позначення mod.B не варто замінювати зовні подібною версією без перевірки всіх посадкових ділянок.

Під час натискання на важіль вал повертається, а пов’язаний із ним пусковий механізм передає обертання далі до двигуна. Після завершення ходу механізм має вільно повернутися у початкове положення. Тому для справної роботи важливі не лише стан зовнішніх шліців, а й прямолінійність вала, геометрія центральної частини, стан опорних поверхонь та правильна взаємодія із сектором, пружиною і шестернею.

Конструкція та варіант виконання

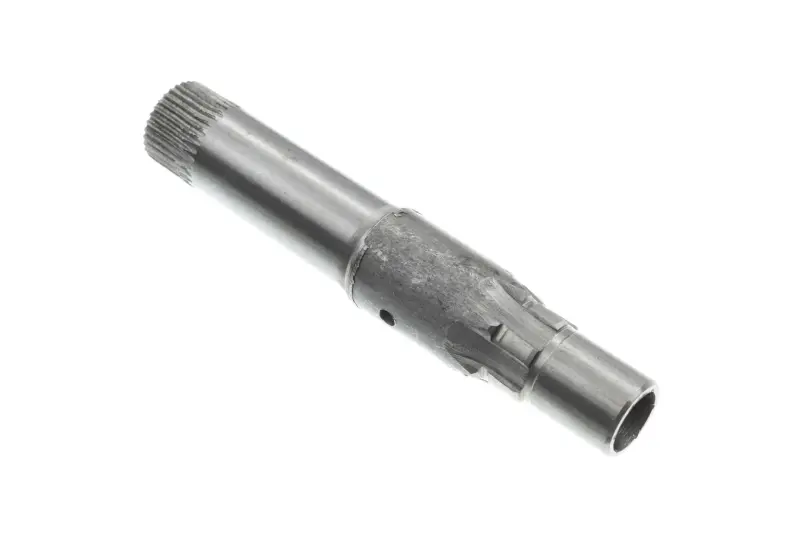

На одному кінці вала виконані поздовжні зовнішні шліци для з’єднання з важелем кікстартера. Протилежний кінець має циліндричну порожнисту форму. У центральній частині розташовані ступінчасті й фігурні ділянки, а також поперечний отвір, що беруть участь у встановленні деталі всередині механізму. Версія mod.B представлена без установленого зубчастого сектора, тому перед замовленням потрібно врахувати стан і відповідність інших деталей наявного пускового механізму.

Що звірити під час вибору

• Позначення виконання: потрібна деталь має відповідати варіанту JING mod.B; версії mod.A та комплекти із сектором є окремими товарними позиціями.
• Загальну довжину: порівнюйте вал із демонтованою деталлю по всій довжині, а не лише за частиною, що виступає з картера.
• Шліцьовий кінець: мають збігатися його діаметр, довжина, кількість і профіль шліців, а також положення важеля після встановлення.
• Центральну геометрію: зіставте діаметри ступенів, форму фігурних ділянок, розташування буртиків і поперечного отвору.
• Порожнистий кінець: перевірте зовнішній та внутрішній діаметри, глибину порожнини й форму торця.
• Сполучені деталі: оцініть посадку сектора, стан поворотної пружини, пускової шестерні, втулок або опор та ущільнення в місці виходу вала.

Заміна потрібна за зірваних або помітно зім’ятих шліців, вигину, вироблення опорних ділянок, тріщин чи пошкодження посадкової геометрії. Приводом для діагностики можуть бути прокручування важеля на валу, збільшений люфт, пропуски зачеплення, підклинювання ходу та неповне повернення педалі. Перед установленням варто визначити причину несправності: новий вал не усуне дефект зношеного сектора, пошкодженої шестерні, послабленого кріплення важеля або несправної пружини.

Рекомендації зі встановлення

Монтаж виконують за розібраного пускового механізму відповідно до посібника з ремонту конкретної модифікації мотоцикла. Посадкові місця очищають, сполучені деталі оглядають, а вал попередньо перевіряють на вільне розміщення без перекосу та заїдання. Надмірне зусилля під час установлення або доробка шліців не повинні компенсувати розбіжність розмірів: занадто туга чи надмірно вільна посадка вказує на невідповідний варіант або зношення сусідніх деталей.

Після складання потрібно вручну перевірити повний хід важеля, увімкнення пускового зачеплення, повернення у початкове положення та відсутність контакту з кришкою картера. Затискач важеля має надійно охоплювати шліцьову частину без хитання. Така перевірка допомагає виявити помилку складання до запуску двигуна та зберегти справні зубці сектора і шестерні. Вал JING mod.B підходить для відновлення штатного ножного запуску «Восход» за точного збігу геометрії з раніше встановленою деталлю та іншими компонентами механізму.
