Траверса передньої вилки Active MANLE

Траверса передньої вилки Active MANLE

Траверса MANLE призначена для ремонту рульової частини китайських чотиритактних мопедів сімейства Active. Деталь поєднує рульовий шток із кріпленнями пер передньої вилки, визначає їхнє взаємне положення та бере участь у повороті переднього колеса. Її обирають під час відновлення мопеда після пошкодження передньої частини, деформації штатної траверси, порушення посадок або пошкодження різьби рульового штока.

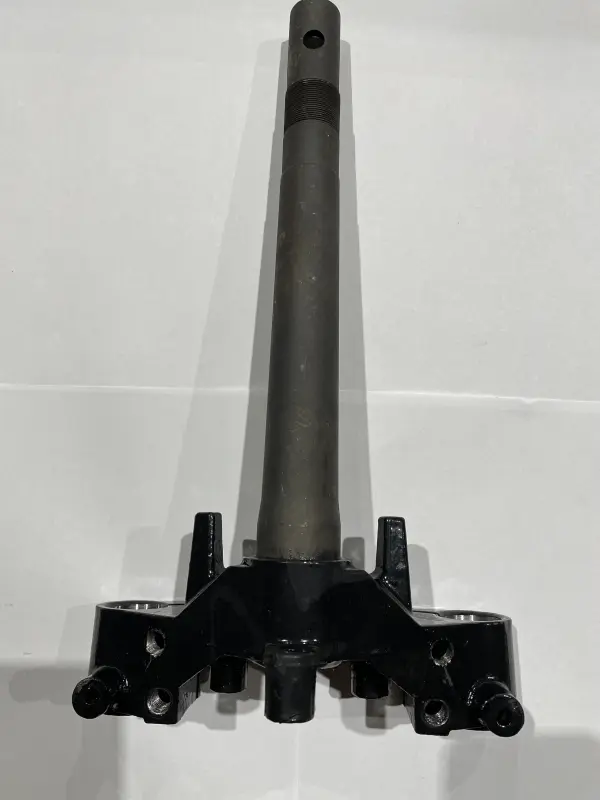

Конструкція виконана як нижня частина рульової системи з довгим центральним штоком. На штоку передбачені різьбова ділянка та поперечний отвір, а з обох боків розташовані два розрізні посадкові місця для пер вилки. Корпус також має кріпильні виступи й упори, тому перед придбанням потрібно зіставити не лише належність до сімейства Active, а й усю геометрію демонтованої деталі.

Сумісність і підбір

Траверса заявлена для Viper Active та Viper Sport 125, а також низки мопедів Kinlon, Loncin, Musstang і Spark зі схожим компонуванням. До переліку сумісних моделей входять Kinlon JL110-38, JL110-39 і JL110-40; Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39; Musstang MT110Q-3 і MT125Q-3; Spark SP110C-3C, SP125C-2C, SP125C-2CD, SP125C-2CDN, SP125C-2CF, SP125C-2CM, SP125C-3CF, SP125C-3WQ, SP125C-4C та SP125C-4WQ. Цей перелік окреслює коло відповідної техніки, проте перед монтажем деталь слід порівняти зі штатною траверсою конкретного мопеда.

Головні точки перевірки — довжина й посадкові діаметри рульового штока, розташування різьби та поперечного отвору, діаметр посадок під пера, відстань між ними, форма корпусу і положення кріпильних виступів. Окремо зіставляють місця встановлення рульових підшипників, обмежувачі повороту та з’єднання з верхньою частиною траверси. Збігу назви моделі без збігу цих деталей недостатньо: у техніки різних років і модифікацій виконання передньої вилки може відрізнятися.

Коли потрібна заміна

Підставою для заміни є вигин штока або корпусу, тріщини, пошкоджена різьба, деформовані затискні посадки та сліди удару, через які пера неможливо виставити паралельно. Перевірка потрібна й тоді, коли після обслуговування підшипників залишаються люфт, туге обертання керма або помітне зміщення переднього колеса відносно керма. Перед заміною варто виключити зношення підшипників, викривлення пер і пошкодження рами.

Рекомендації зі встановлення

Монтаж передбачає розбирання рульової колонки та зняття деталей передньої вилки. До складання очищають посадкові поверхні, перевіряють стан підшипників, обойм, кріплення й різьбових з’єднань. Пера спочатку встановлюють без перекосу та виставляють на однаковому рівні, після чого кріплення затягують у послідовності та із зусиллям, визначеними настановою для конкретного мопеда. Надмірне затягування затискачів може пошкодити посадки, а недостатнє не забезпечує надійної фіксації.

Після складання кермо має вільно повертатися від упору до упору без заїдань, а кабелі, проводка і шланги не повинні натягуватися чи обмежувати хід. Далі перевіряють відсутність люфту в рульовій колонці, паралельність пер, положення колеса та роботу передньої підвіски. Контроль кріплення після початкової експлуатації дає змогу вчасно виявити ослаблені з’єднання. Траверса Active MANLE підходить для планового відновлення передньої частини мопеда за умови збігу всіх посадок і кріпильних точок зі штатною конфігурацією.
