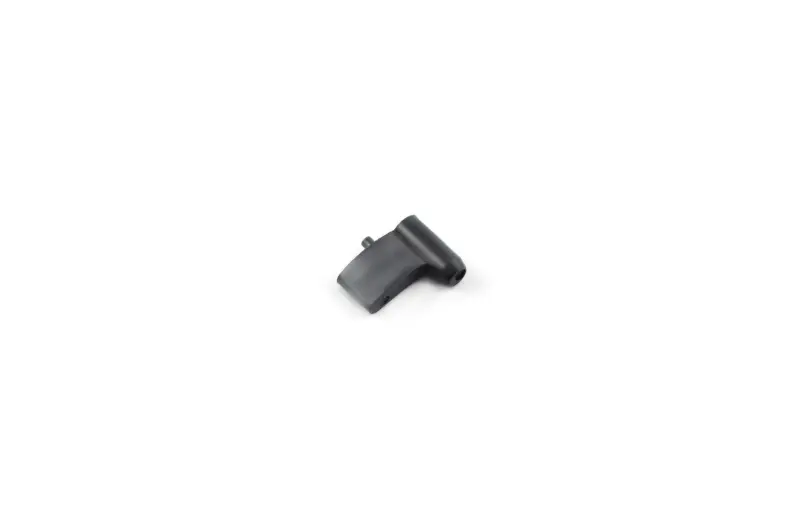

Собачка котушки стартера MANLE для бензопил St MS 180/210/230/250/260/280/290/361/440/660

Собачка котушки ручного стартера бензопили

Компактна деталь механізму запуску, яка з’єднує котушку ручного стартера з пусковою частиною двигуна. Під час витягування шнура котушка повертається, собачка входить у зачеплення та передає зусилля для прокручування двигуна. Після завершення ривка механізм має вільно повернутися у вихідне положення й підготуватися до наступного запуску.

Собачка MANLE призначена для підбору до стартерів бензопил St серій MS 180, MS 210, MS 230, MS 250, MS 260, MS 280, MS 290, MS 361, MS 440 і MS 660. Перелік моделей є орієнтиром, проте в цих серіях застосовуються різні виконання стартерів. Перед замовленням потрібно зняти стартерну кришку та зіставити деталь зі встановленою собачкою: перевірити загальну форму, конфігурацію зачіпного виступу, профіль посадкової частини, розташування поворотної опори та спосіб взаємодії зі зворотною пружиною.

Як деталь бере участь у запуску

У справному стартері собачка вільно переміщується в передбаченому діапазоні. Під час ривка вона висувається з котушки, зачіпає відповідну частину та передає крутний момент двигуну. Коли натяг шнура припиняється, зворотний механізм виводить її із зачеплення. Завдяки такій послідовності котушка може змотати шнур, а пускова частина двигуна — продовжити обертання без постійного контакту зі стартером.

Зношення зачіпного виступу порушує цю послідовність. Шнур витягується, але котушка періодично прокручується без передавання зусилля; запуск супроводжується холостими ривками або спрацьовує лише після кількох спроб. Заміна також потрібна, якщо собачка заїдає на осі, не виходить до відповідної частини чи не повертається після ривка. Перед установленням нової деталі доречно оглянути посадкове місце, пружину, шайбу, котушку та відповідну поверхню: пошкодження сусідніх компонентів може спричиняти подібні ознаки.

Що перевірити під час підбору

• Модель і виконання стартера. Однакове позначення бензопили не виключає відмінностей між звичайним і полегшеним механізмом запуску, а також між версіями різних років.
• Геометрію старої собачки. Зіставте контур деталі, форму зуба, розташування опори та робочий напрямок повороту.
• Стан суміжних деталей. Котушка має бути без зруйнованої посадки, пружина — забезпечувати повернення, а відповідна частина — зберігати крайки для надійного зачеплення.
• Вільний хід. Після складання собачка повинна висуватися під час повороту котушки та без заклинювання відходити назад.

Установлення та перевірка

Роботу виконують із зупиненим і охололим двигуном. Стартерну кришку знімають, запам’ятовуючи положення собачки та пов’язаних із нею деталей. Посадкову зону очищають від пилу й продуктів зношення, після чого нову собачку встановлюють у тому самому положенні, не змінюючи порядок штатних шайб і пружин. До монтажу кришки на бензопилу котушку кілька разів повільно повертають вручну: зачеплення має відбуватися без перекосу, а повернення — без затримки.

Ця деталь підходить для ремонту стартера, у якому шнур і котушка зберігають працездатність, але передавання зусилля на двигун стало нестабільним. Точне зіставлення конструкції старого механізму дає змогу замінити лише зношену собачку та відновити правильну послідовність зачеплення під час запуску.
