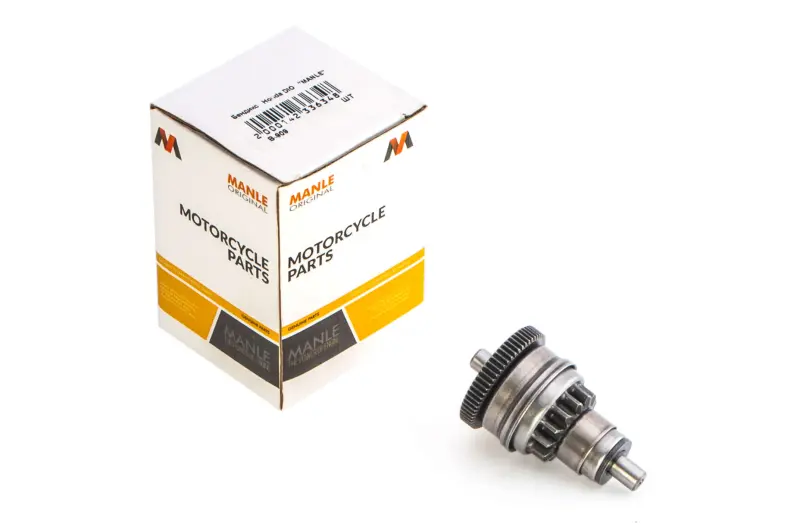

Бендикс стартера MANLE для Honda DIO

Бендикс стартера MANLE для Honda DIO

Бендикс MANLE призначений для приводу запуску двигуна на скутерах Honda DIO. Деталь працює разом з електростартером: після натискання кнопки запуску вона передає обертання на пусковий механізм, а коли двигун починає працювати, припиняє передавання зусилля у зворотному напрямку. Така будова дає змогу користуватися штатним електричним запуском без постійного зачеплення стартера з двигуном.

Конструкція поєднує велику шестерню на 63 зуби, малу шестерню на 14 зубів та обгінний механізм. Загальна довжина деталі становить 70,5 мм, діаметр посадкової втулки — 8 мм. Ці параметри визначають розташування бендикса всередині корпусу, його взаємодію із шестернями та відповідність посадковим місцям. Тому під час вибору недостатньо орієнтуватися лише на назву Honda DIO: конфігурацію та розміри потрібно зіставити зі знятою деталлю.

Коли потрібна заміна бендикса

Перевірити привід стартера варто, якщо електростартер обертається, але двигун не прокручується, зачеплення виникає не з кожної спроби або під час запуску чути незвичні клацання та скрегіт з боку пускового механізму. Такі прояви не завжди пов’язані лише з бендиксом: подібні симптоми можливі через зношення спряжених шестерень, забруднення механізму або несправність самого стартера. Перед встановленням нової деталі слід оглянути всі контактні поверхні та визначити причину відмови.

Зношені чи пошкоджені зуби заважають правильному зачепленню. Заклинювання рухомої частини також порушує своєчасне ввімкнення приводу. Подальша експлуатація за наявності виразного шуму може посилити пошкодження сусідніх деталей, тому діагностику доцільно виконати відразу після появи нестабільного запуску.

Що перевірити під час вибору

• Застосування: привід електростартера скутера Honda DIO.
• Кількість зубів: 63 на великій та 14 на малій шестерні.
• Загальна довжина: 70,5 мм.
• Діаметр посадкової втулки: 8 мм.
• Конструкція: дві шестерні, посадкові ділянки та обгінний механізм у зборі.

Порівнюючи зі старим бендиксом, перевірте кількість зубів обох шестерень, загальну довжину, діаметр посадки, розташування шестерень і форму опорних ділянок. Позначення DIO охоплює кілька виконань скутера, а встановлені раніше деталі могли відрізнятися залежно від модифікації двигуна або проведеного ремонту. Збіг усіх основних параметрів зменшує ризик неправильної установки та неповного зачеплення.

Встановлення та перевірка після ремонту

Монтаж виконують у пусковий механізм на штатне місце демонтованої деталі. До складання потрібно очистити посадкову зону, перевірити стан втулок і зубів спряжених шестерень, переконатися у відсутності сколів, значного виробітку та сторонніх частинок. Бендикс має розміщуватися без перекосу й вільно виконувати передбачений конструкцією рух. Невідповідне мастило або його надлишок може утримувати пил і заважати роботі механізму, тому обслуговування проводять відповідно до вимог конкретного двигуна.

Після складання спочатку контролюють короткочасний запуск: передавання обертання має відбуватися без затримки, повторних ударів і тривалого шуму після початку роботи двигуна. Якщо стартер обертається нестабільно або зачеплення залишається неповним, потрібно повторно перевірити спряжені деталі та правильність монтажу. Бендикс MANLE підходить для ремонту штатного електричного запуску Honda DIO за повного збігу зубчастої пари 63/14, довжини 70,5 мм і посадки 8 мм.
