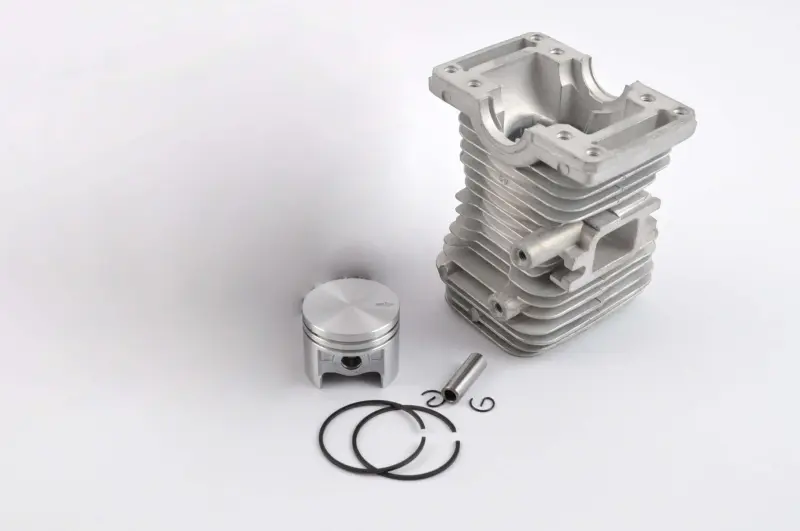

Циліндро-поршнева група ZUNA для бензопили Stihl MS 180, Ø38 мм, палець Ø10 мм

ЦПГ ZUNA для бензопили Stihl MS 180

Комплект призначений для ремонту циліндро-поршневої частини бензинової ланцюгової пили Stihl MS 180. Основні параметри добору — діаметр 38 мм і поршневий палець діаметром 10 мм. ЦПГ застосовують для заміни зношеного циліндра та поршня, коли стан попередніх деталей уже не дає змоги відновити належну компресію і стабільну роботу двигуна лише очищенням або регулюванням.

Призначення та будова

Під час роботи двигуна поршень рухається всередині циліндра та через палець з’єднується із шатуном. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагаючи створити потрібний тиск у камері згоряння. Тому стан поверхні циліндра, канавок поршня, кілець і кріплення пальця безпосередньо пов’язаний із запуском двигуна, його тягою та стабільністю під навантаженням.

До набору входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Такий склад дає змогу замінити взаємопов’язані деталі циліндро-поршневої частини одним комплектом. Прокладки, підшипник верхньої головки шатуна та кріплення серед представлених складових відсутні, тому їхню наявність і стан потрібно врахувати окремо до початку ремонту.

Коли потрібна заміна

Підставою для діагностики ЦПГ можуть бути ускладнений запуск, помітне зниження компресії, втрата тяги, нестійка робота під навантаженням, сторонній механічний шум, задири на поршні або внутрішній поверхні циліндра. Ці ознаки не завжди пов’язані лише з поршневою: перед монтажем нового комплекту перевіряють також герметичність картера, стан сальників, підшипників колінвала, шатуна, впуску, випуску та системи подавання пального. Усунення причини пошкодження допомагає запобігти повторному зношуванню нових деталей.

Як правильно дібрати комплект

• Модель пили: комплект розрахований на бензопилу серії Stihl MS 180.
• Діаметр: циліндр і поршень мають розмір 38 мм.
• Поршневий палець: потрібний діаметр становить 10 мм.
• Конструкція: перед придбанням порівняйте розташування впускного та випускного вікон, форму основи циліндра, точки кріплення і приєднувальні поверхні зі знятою ЦПГ.
• Супутні деталі: заздалегідь оцініть стан прокладок, ущільнень, підшипника шатуна та кріплення, адже їх також може знадобитися замінити.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні після видалення нагару, забруднень і залишків старого ущільнення зі спряжених поверхонь. Перед складанням перевіряють вільний рух шатуна та відсутність відчутного люфту або пошкоджень підшипників. Поршень установлюють у передбаченому для MS 180 напрямку, кільця суміщають із фіксувальними штифтами в канавках, а стопорні кільця повністю розміщують у посадкових пазах. Робочі поверхні під час складання змащують відповідною моторною оливою, не допускаючи перекосу поршня та надмірного зусилля на кільця.

Після монтажу колінвал має обертатися плавно, без заклинювання та металевого контакту. Остаточне складання, перевірку герметичності й налаштування двигуна виконують відповідно до сервісних вимог конкретної версії пили. ЦПГ ZUNA підходить для планового відновлення Stihl MS 180 за умови збігу моделі, діаметра циліндра, розміру пальця та конфігурації приєднувальних поверхонь.
