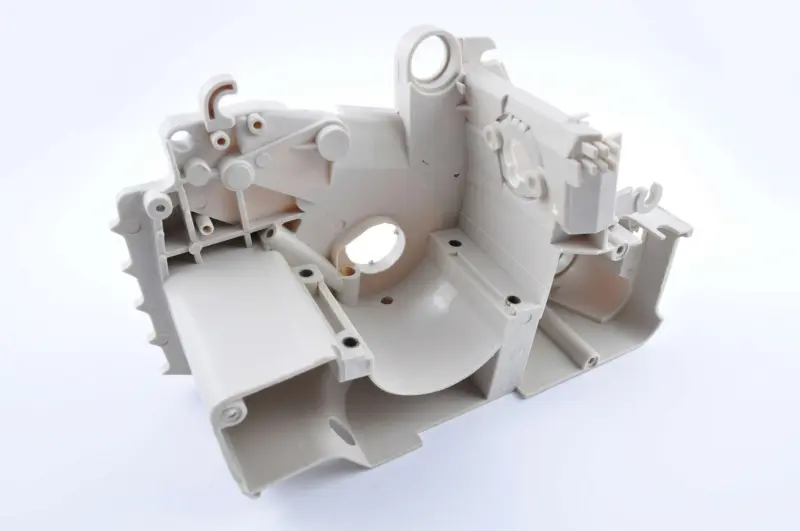

Корпус двигуна бензопили STIHL MS 180 ZUNA

Корпус двигуна бензопили STIHL MS 180 ZUNA

Корпус двигуна ZUNA призначений для ремонту бензопил серії STIHL MS 180. Це основна корпусна деталь, усередині та навколо якої розміщуються вузли пили. Вона утворює монтажну основу, зберігає взаємне положення встановлених компонентів і поєднує їх із зовнішніми частинами конструкції. Такий корпус обирають для ґрунтовного відновлення інструмента, коли стару основу розколото, деформовано, пошкоджено в місцях кріплення або на ній уже неможливо надійно встановити демонтовані вузли.

Призначення деталі

У назві цієї позиції слово «картер» використовується як позначення корпусу двигуна. Його не варто плутати з циліндром, поршнем, колінчастим валом, підшипниками або окремими деталями циліндро-поршневої групи. Каталожна схема MS 180 подає корпус двигуна та циліндр у різних складальних розділах. Тому перед замовленням потрібно визначити, яка саме частина пили пошкоджена: зовнішня монтажна основа чи внутрішні деталі двигуна.

Корпус має складну просторову форму з ребрами, перегородками, отворами, напрямними та кріпильними бобишками. Ці ділянки призначені для розміщення й позиціювання суміжних компонентів. Під час ремонту важлива цілісність усієї геометрії: навіть локальна тріщина біля кріплення, пошкоджений отвір або деформована посадкова ділянка можуть спричинити перекіс сусідньої деталі та завадити правильному складанню пили.

Коли потрібна заміна

Новий корпус установлюють після падіння чи удару бензопили, руйнування частини основи, пошкодження різьбових та опорних ділянок, а також після невдалого попереднього ремонту. Заміна доречна й тоді, коли відновлення старого корпусу не забезпечує правильного положення компонентів. Перед розбиранням варто переконатися, що причина несправності пов’язана саме з корпусною частиною, адже люфт, сторонній шум або нестабільна робота можуть виникати й через інші вузли.

Як перевірити сумісність

Позиція заявлена для бензопил серії STIHL MS 180, проте позначення серії недостатньо для остаточного підбору за наявності різних виконань і років випуску. Демонтований корпус потрібно зіставити з новою деталлю за загальною формою, розташуванням великих отворів, перегородок, напрямних та всіх точок кріплення. Окремо перевіряють ділянки встановлення двигуна, масляної системи, елементів керування й зовнішніх частин пили.

• Модель: переконайтеся, що на самій бензопилі зазначена серія MS 180, а не лише подібне торгове позначення.
• Конфігурація: порівняйте форму кожного боку корпусу та розташування внутрішніх перегородок.
• Кріплення: перевірте кількість, діаметр і взаємне положення отворів, опор та напрямних.
• Суміжні деталі: заздалегідь приміряйте вузли, які потрібно перенести, без надмірного зусилля та до остаточного затягування кріплень.
• Виконання пили: якщо після MS 180 є додаткові позначення, зіставте конструкцію з демонтованою деталлю особливо уважно.

Рекомендації зі встановлення

Заміна корпусу передбачає розбирання значної частини бензопили та перенесення справних компонентів. До початку робіт очистьте зовнішні поверхні, зафіксуйте розташування дротів, тяг, шлангів і кріплень, а демонтовані деталі розкладайте за етапами розбирання. Кожен вузол установлюють без перекосу; кріплення спочатку наживляють, перевіряють збіг отворів і лише потім рівномірно затягують відповідно до ремонтної процедури для MS 180.

Перед остаточним складанням огляньте всі кріпильні місця нового корпусу, переконайтеся у вільному розташуванні тяг і проводки, а також перевірте, щоб рухомі деталі не торкалися перегородок. Після складання мають правильно діяти органи керування, механізм натягування ланцюга та система подавання мастила. Якщо для ремонту потрібен лише внутрішній компонент двигуна, замовляти весь корпус недоцільно: спочатку визначте пошкоджену деталь і зіставте конструкцію пили з цією позицією.
