Конденсатор контактного запалювання ІЖ 12V MANLE

Конденсатор контактного запалювання ІЖ 12V MANLE

Конденсатор MANLE призначений для мотоциклів ІЖ із 12-вольтовою контактною системою запалювання. Він під’єднується паралельно контактам механічного переривника та приймає імпульс, що виникає в момент їх розмикання. Завдяки цьому між контактами зменшується іскріння, струм у первинній обмотці котушки припиняється швидше, а у вторинній обмотці формується потрібний для свічки високовольтний імпульс. Справна деталь допомагає контактам переривника довше зберігати належний стан і бере участь у стабільному іскроутворенні.

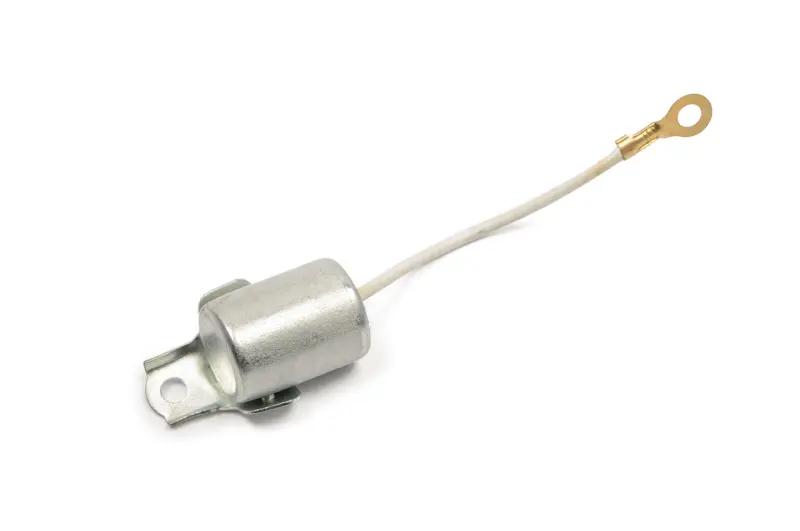

Модель має циліндричний металевий корпус із кріпильною планкою. У планці передбачений отвір під гвинт, тому конденсатор фіксується на основі поруч із переривником. Із корпусу виходить ізольований провід із кільцевою клемою для гвинтового під’єднання. Таке компонування відповідає способу монтажу, за якого вивід з’єднують із контактною групою, а металевий корпус через кріплення отримує контакт із масою мотоцикла. Для правильної роботи мають значення справність конденсатора, чистота посадкового місця та надійне затягування кріплення.

Коли потрібна перевірка або заміна

Стан конденсатора перевіряють у разі інтенсивного іскріння на контактах переривника, швидкої появи нагару, послаблення іскри на свічці або нестабільного запуску двигуна. Подібні прояви можуть мати й інші причини: забруднені чи неправильно відрегульовані контакти, пошкоджений провід, ненадійне з’єднання з масою, несправність котушки або свічки. Тому перед заміною варто оглянути всю ділянку контактного запалювання, перевірити кріплення та виключити обрив або замикання проводу.

Що звірити під час вибору

• Тип запалювання: деталь розрахована на систему з механічним переривником; для безконтактного чи електронного запалювання її не добирають без прямої вказівки у схемі мотоцикла.
• Номінальна напруга: виконання 12V має відповідати електрообладнанню конкретного ІЖ.
• Кріплення: порівняйте розташування планки, діаметр кріпильного отвору та вільне місце біля переривника.
• Під’єднання: перевірте потрібну довжину проводу, форму кільцевої клеми та спосіб її фіксації на штатному затискачі.
• Розміри корпусу: циліндрична частина не повинна заважати кришці, рухомим деталям і прокладанню сусідніх проводів.

Рекомендації зі встановлення

Перед початком робіт запалювання знеструмлюють у порядку, передбаченому настановою мотоцикла. Стару деталь знімають, попередньо запам’ятавши точку під’єднання та маршрут проводу. Посадкову поверхню очищають від бруду, окиснення і слідів мастила: кріпильна планка повинна щільно прилягати до основи. Конденсатор надійно закріплюють гвинтом, а кільцеву клему приєднують до того самого контакту, який передбачений штатною схемою. Провід прокладають без натягу, різких перегинів і контакту з рухомими або сильно нагрітими частинами.

Після монтажу перевіряють затягування з’єднань, стан і проміжок між контактами переривника, а потім контролюють іскроутворення та запуск двигуна. Якщо прояви несправності залишилися, діагностику продовжують із перевірки контактної групи, проводки, котушки запалювання та свічки. Конденсатор ІЖ 12V MANLE підходить для ремонту штатного контактного запалювання за умови збігу напруги, способу кріплення та конфігурації виводу зі знятою деталлю.
