Реле-регулятор напруги VCH для Jawa 360/634, 6 В, старого зразка

Реле-регулятор VCH для 6-вольтової системи Jawa

Реле-регулятор старого зразка призначений для мотоциклів Jawa 360 та Jawa 634 із генераторним електрообладнанням номіналом 6 В. Деталь бере участь у регулюванні напруги генератора та роботі системи заряджання акумулятора. Справний регулятор потрібний, щоб живлення бортових споживачів і заряд акумулятора відповідали режиму роботи штатного генератора.

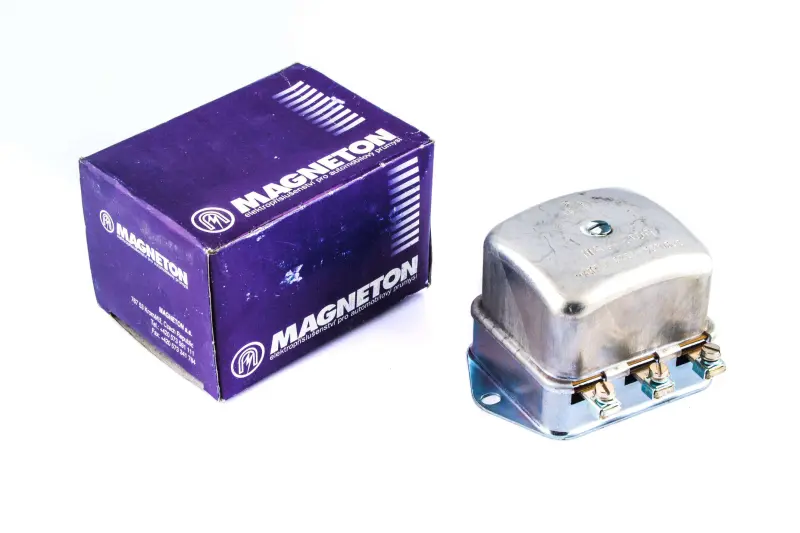

Це корпусне виконання із захисним металевим кожухом, монтажною основою та зовнішніми контактними виводами. Таке компонування відповідає традиційному формату регулятора, який застосовувався на ранніх версіях електрообладнання Jawa. Посібник для Jawa 350 типу 634 описує окремий регулятор з автоматичним вимикачем, установлений під сидінням праворуч від інструментального відсіку. Тому під час добору значення має не лише модель мотоцикла, а й фактично збережена на ньому схема електрообладнання.

Що перевірити перед придбанням

• Номінальну напругу: регулятор розрахований на систему 6 В. Для мотоцикла, переобладнаного на 12 В або оснащеного іншим комплектом генератора, потрібний відповідний цьому комплекту пристрій.
• Виконання електрообладнання: товар належить до старого зразка. На Jawa одного сімейства трапляються штатні, модернізовані та повністю замінені системи, тому орієнтуватися лише на позначення моделі недостатньо.
• Розташування виводів: перед монтажем потрібно зіставити призначення проводів за електричною схемою мотоцикла та схемою встановленого генератора. Приєднувати проводи лише за подібністю корпусу не можна.
• Кріплення: варто порівняти монтажну основу, положення отворів і доступний простір під сидінням із раніше встановленою деталлю.
• Стан проводки: роз’єми, наконечники, з’єднання з масою, запобіжник, акумулятор і контакти генератора мають бути справними. Несправність у цих місцях може створювати ознаки, подібні до відмови регулятора.

Коли потрібна перевірка регулятора

Приводом для діагностики стають відсутність належного заряджання акумулятора, помітна зміна яскравості ламп зі зростанням обертів, часте перегорання ламп, нестабільна робота споживачів або неправильна поведінка контрольної лампи заряджання. Кожна з цих ознак може мати кілька причин, тому перед заміною перевіряють генератор, акумулятор, запобіжник, контакти та проводку. Установлення нового реле-регулятора не усуне обрив проводу, ненадійне з’єднання з масою чи несправність самого генератора.

Монтаж виконують із від’єднаним акумулятором, зберігаючи правильне призначення кожного проводу та надійність кріплення контактних наконечників. Корпус установлюють без перекосу, а проводку прокладають так, щоб вона не натягувалася, не затискалася сидінням і не торкалася рухомих або сильно нагрітих деталей. Після приєднання перевіряють роботу системи заряджання вимірювальним приладом у передбачених для мотоцикла режимах. Регулювати внутрішній механізм без належного обладнання не слід: посібник Jawa рекомендує доручати таку операцію спеціалізованій майстерні.

Ця позиція підходить для ремонту Jawa 360 та Jawa 634, якщо на мотоциклі збережено сумісну 6-вольтову генераторну систему старого зразка. Перед замовленням зіставте напругу, тип установленого генератора, схему з’єднань, форму основи та розміщення виводів. Такий порядок добору допомагає відрізнити відповідний регулятор від зовні подібних деталей для інших версій електрообладнання.
