Лапка перемикання передач 4T CB125/150 XL (mod:2)

Лапка перемикання передач 4T CB125/150 XL (mod:2)

Двостороння ножна лапка призначена для керування коробкою передач на чотиритактних мотоциклах сімейства CB125/150. Вона встановлюється на зовнішній вал перемикання та передає рух ноги механізму вибору передачі. Виконання з переднім і заднім плечем дає змогу натискати на важіль носком або п’ятою — конкретний спосіб перемикання залежить від схеми коробки та звички водія.

Конструкція та призначення

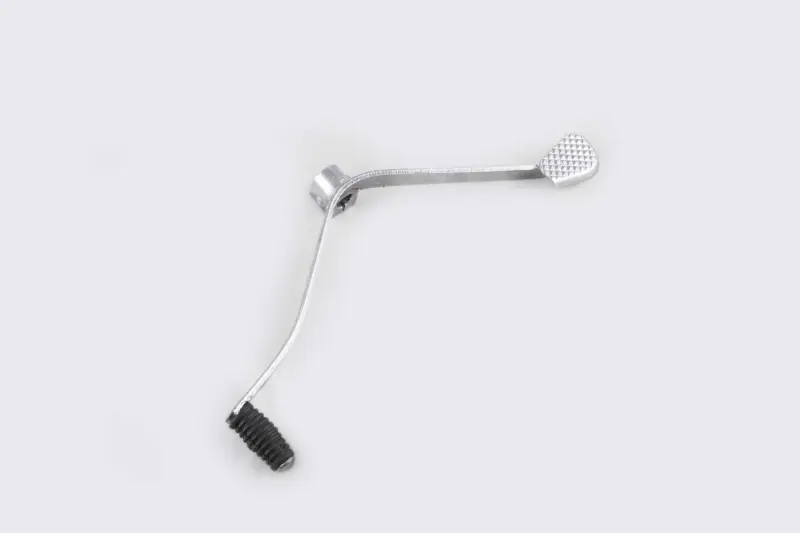

Передня частина має циліндричний упор із чорною рифленою накладкою, а позаду розташований широкий майданчик із виразним рельєфом. Обидві контактні зони допомагають упевненіше натискати на лапку взуттям. Вигнута форма важеля визначає положення упорів відносно підніжки й картера двигуна, тому геометрію деталі потрібно враховувати так само уважно, як і посадку на вал.

Лапку замінюють після згинання внаслідок падіння, пошкодження посадкової частини, появи помітного люфту або зношення контактних майданчиків. Деформований важіль може опинитися надто близько до кришки двигуна, підніжки чи взуття, через що повний хід стає незручним. Справна деталь повинна вільно рухатися в передбаченому діапазоні та повертатися у вихідне положення після кожного перемикання.

Що перевірити під час добору

• Модель і двигун: виріб заявлений для чотиритактних CB125/150 із робочим об’ємом 125 або 150 см³ та виконанням XL (mod:2).
• Посадку на вал: порівняйте діаметр, профіль і кількість шліців із демонтованою лапкою. Позначення CB125/150 саме по собі не виключає відмінностей між модифікаціями.
• Форму важеля: зіставте довжину обох плечей, вигин, виліт від вала та взаємне розташування переднього упора й заднього майданчика.
• Спосіб фіксації: перевірте конструкцію посадкового затискача та відповідність кріплення штатному місцю мотоцикла.
• Вільний простір: після примірювання важіль не повинен торкатися картера, підніжки чи інших деталей у всьому діапазоні руху.

Практичні особливості

• Дві рознесені зони натискання дають змогу керувати перемиканням передньою або задньою частиною стопи без заведення ноги під важіль у тих режимах, де це передбачено схемою мотоцикла.
• Рифлена накладка переднього упора та фактурний задній майданчик утворюють виразні точки контакту із взуттям, що допомагає точніше передавати натискання.
• Безпосереднє встановлення на вал перемикання зберігає компактне компонування приводу без окремої з’єднувальної тяги.

Установлення та регулювання

Перед монтажем очистьте посадкове місце й огляньте шліци вала: вони не повинні бути зім’ятими або зірваними. Лапку встановлюють під таким кутом, щоб обидві зони натискання залишалися доступними, а взуття не утримувало важіль у частково натиснутому положенні під час руху. Після фіксації вручну перевірте вільний повний хід, повернення в нейтральне положення та відсутність контакту із сусідніми деталями.

Перші перемикання після встановлення виконайте на нерухомому мотоциклі відповідно до його настанови, а потім повторно проконтролюйте кріплення. Для точного вибору зіставляйте нову лапку зі старою за шліцьовою посадкою, формою, вильотом і положенням контактних зон. Таке порівняння особливо важливе для техніки сімейства CB125/150, оскільки однаковий об’єм двигуна не означає повністю однакове зовнішнє компонування всіх версій.
