Підніжка пасажира Jawa 350 634/638/640 VCH

Пасажирська підніжка VCH для мотоциклів Jawa

Підніжка призначена для пасажирського місця мотоциклів Jawa 350 моделей 634, 638 і 640. Вона утворює окрему опору для ноги пасажира та приєднується до передбаченого на мотоциклі кріплення. Деталь стане в пригоді під час відновлення машини, якщо попередню підніжку втрачено, деформовано, її накладку пошкоджено, а з’єднання з тримачем має помітний люфт або зношення.

Конструкція та призначення

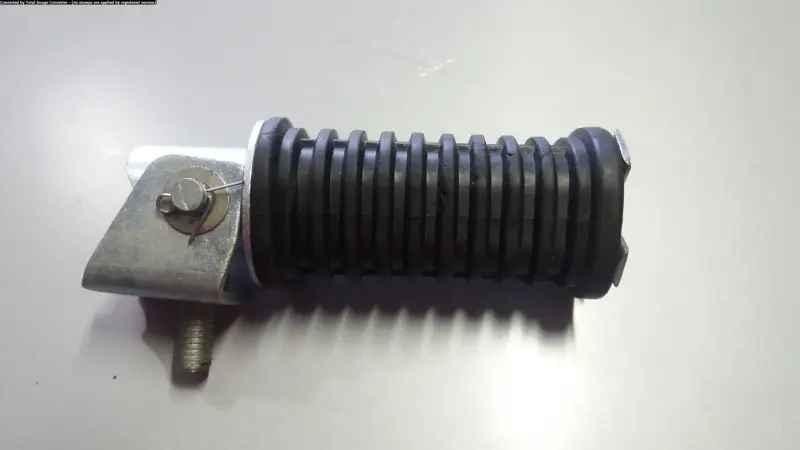

Опорна частина має видовжену форму й закрита чорною накладкою з частими поперечними ребрами. Рельєф утворює виразну контактну поверхню для взуття, а кінцеві виступи обмежують його переміщення вздовж підніжки. Основа з’єднана з металевим кронштейном. У кріпильній зоні передбачені вісь, фіксувальна деталь і різьбова частина для приєднання до відповідного місця.

Така конструкція дає змогу використовувати підніжку як окрему опору пасажира, зберігаючи звичне компонування мотоцикла. Вона не замінює водійську підніжку та підбирається саме для заднього посадкового місця. В офіційному каталозі деталей Jawa задня підніжка зазначена окремо від передніх лівої та правої підніжок, а також від несної деталі задньої опори. Тому перед ремонтом потрібно визначити, яка частина наявного кріплення збереглася на мотоциклі та чи відповідає їй запропоноване виконання.

Що перевірити перед вибором

Застосування товару заявлене для Jawa 350 серій 634, 638 і 640. Під час підбору уточніть точний тип і модифікацію мотоцикла, бік та місце встановлення, а потім порівняйте деталь зі старою підніжкою і тримачем, що залишився. Основні точки перевірки — форма металевого кронштейна, положення осі, розташування різьбового кріплення, довжина й напрямок опорної частини, а також вільний простір біля рами.

Збіг назви моделі сам по собі не виключає відмінностей, якщо мотоцикл раніше ремонтували, переобладнували для використання з коляскою або оснащували кріпленнями іншої версії. Офіційна документація Jawa виокремлює варіанти підніжок для мотоцикла з боковим причепом. Для такого виконання конфігурацію наявних деталей потрібно зіставити особливо уважно.

• Тип: задня підніжка для пасажира.
• Заявлене застосування: Jawa 350 моделей 634, 638 і 640.
• Виконання: видовжена чорна ребриста накладка на основі.
• Кріпильна частина: металевий кронштейн з віссю та різьбовою ділянкою.
• Бренд: VCH.

Установлення та контроль стану кріплення

До монтажу очистьте посадкову зону й огляньте тримач на мотоциклі. Отвори та спряжені поверхні не повинні мати такого вироблення чи деформації, що перешкоджає рівному встановленню. Нова підніжка має займати передбачене положення без примусового згинання кронштейна та розточування отворів. Помітна невідповідність указує на іншу версію кріплення або пошкодження деталей мотоцикла.

Кріпильні деталі встановлюють з урахуванням конструкції конкретної модифікації. Після затягування перевірте положення опори, відсутність перекосу й контакту із сусідніми частинами. Підніжка не повинна самовільно зміщуватися або мати надмірний люфт. Якщо тримач, вісь чи спряжена поверхня зношені, їх приводять до справного стану окремо: встановлення нової опори на пошкоджену основу не усуває дефектів самого кріплення.

Підніжка VCH підходить для ремонту пасажирського місця та відновлення компонування Jawa, близького до штатного. Порівняння геометрії, способу фіксації й місця встановлення зі знятою деталлю допомагає вибрати належну версію без зайвого перероблення мотоцикла.
