Контактний переривник запалювання ІЖ Планета у зборі

Контактний переривник запалювання для ІЖ Планета

Переривник у зборі призначений для обслуговування мотоциклів сімейства ІЖ Планета, оснащених контактною системою запалювання. Деталь керує моментом розмикання контактів: під дією кулачка рухомий контакт відходить від нерухомого, після чого котушка запалювання створює імпульс для появи іскри на свічці. Від стану контактної пари та правильності регулювання безпосередньо залежать запуск двигуна, стійкість холостого ходу й робота під навантаженням.

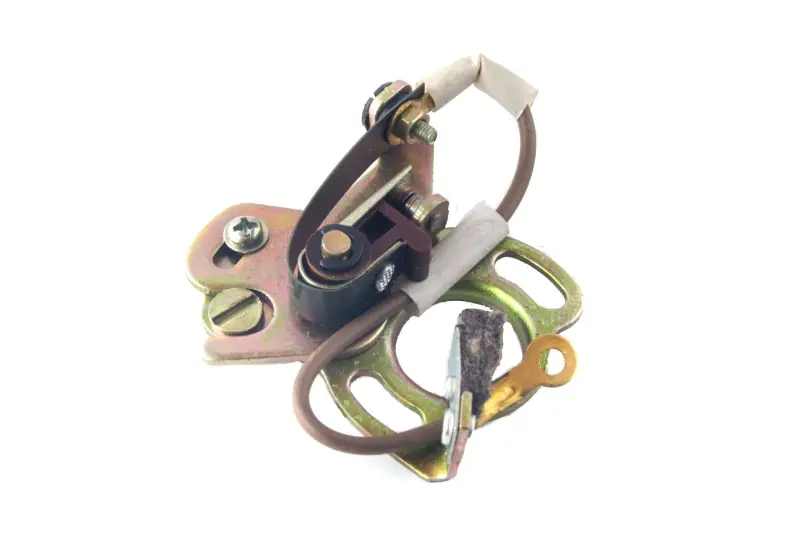

Виріб виконаний як зібрана контактна група на основі. Конструкція містить рухомий підпружинений важіль, нерухомий контакт, ізольовані з’єднання, провід із кільцевим наконечником, кріпильні та регулювальні ділянки. Довгасті отвори основи дають змогу виставити положення переривника під час налаштування моменту запалювання. Такий формат доречний для ремонту, коли зношену або пошкоджену контактну групу потрібно замінити разом з її основою.

Коли потрібна заміна

Перевірити переривник варто за ускладненого запуску, нестійких обертів, пропусків займання або помітного іскріння між контактами. Причиною таких ознак може бути не лише контактна група, тому одночасно перевіряють конденсатор, котушку, свічку, проводку та правильність установлення запалювання. Підставою для заміни є значне обгорання чи нерівномірне спрацювання контактних майданчиків, ослаблення пружини рухомого важеля, пошкодження ізоляції, надмірний люфт або неможливість утримати встановлений зазор.

Незначний наліт на справних контактах інколи усувається під час обслуговування, проте глибокі раковини, перекошені майданчики та механічне спрацювання заважають отримати стабільне розмикання. Монтаж зібраної деталі дає змогу відновити геометрію контактної пари без перенесення зношеного важеля й нерухомого контакту зі старої основи.

Що перевірити під час добору

• Тип запалювання. Переривник потрібен лише для виконання мотоцикла з механічною контактною групою; для безконтактної системи використовується інше обладнання.
• Модифікацію ІЖ Планета. Назви сімейства недостатньо для безумовного добору: перед замовленням зіставте встановлену основу, розташування кріплень і спосіб під’єднання.
• Форму основи. Порівняйте контур пластини, кількість і положення отворів, регулювальні прорізи та орієнтацію контактного важеля зі знятою деталлю.
• Під’єднання. Перевірте розташування ізольованого виводу, довжину проводу й тип наконечника, щоб провід не натягувався та не торкався рухомих частин.
• Стан суміжних деталей. Кулачок має працювати без пошкоджень, а конденсатор і з’єднання — бути справними; інакше нова контактна група не усуне причину несправності.

Установлення та регулювання

Перед роботою від’єднують живлення мотоцикла, відкривають доступ до механізму запалювання та фіксують схему під’єднання старої деталі. Основу встановлюють без перекосу, провід прокладають подалі від кулачка та інших рухомих частин, а наконечник закріплюють на призначеному для нього виводі. Контактні майданчики повинні сходитися робочими поверхнями без бічного зміщення.

Після монтажу колінчастий вал повертають у положення максимального розмикання контактів і регулюють зазор щупом. Для ІЖ Планета-5 у ремонтних даних зазначений діапазон 0,35–0,45 мм, але для іншої модифікації слід користуватися значенням з її настанови. Потім окремо виставляють момент початку розмикання, затягують кріплення та повторно контролюють зазор: під час затягування положення основи може трохи змінитися.

Після складання перевіряють вільний рух підпружиненого важеля, надійність з’єднань і відсутність замикання ізольованого виводу на основу. Контакти мають бути чистими й сухими. Точне налаштування після встановлення обов’язкове: сама заміна деталі без регулювання не забезпечує правильного моменту іскроутворення.
