Кошик зчеплення ІЖ Планета вузький із храповиком JING

Кошик зчеплення ІЖ Планета вузький із храповиком JING

Кошик призначений для ремонту зчеплення мотоциклів сімейства ІЖ Планета з двотактним двигуном об’ємом 350 см³. Деталь належить до вузької модифікації та постачається з храповиком. Це принципові ознаки виконання: під час добору недостатньо орієнтуватися лише на марку мотоцикла, адже встановлені на техніці різних років деталі та раніше виконані переробки можуть відрізнятися.

Призначення та конструкція

Кошик працює у складі багатодискового зчеплення та бере участь у передаванні крутного моменту від двигуна до коробки передач. Разом із пакетом дисків та іншими деталями механізму він забезпечує з’єднання двигуна з трансмісією під час руху і роз’єднання при натисканні на важіль зчеплення. Від стану кошика залежать правильне розташування суміжних деталей, вільне переміщення дисків і стабільна робота зібраного механізму.

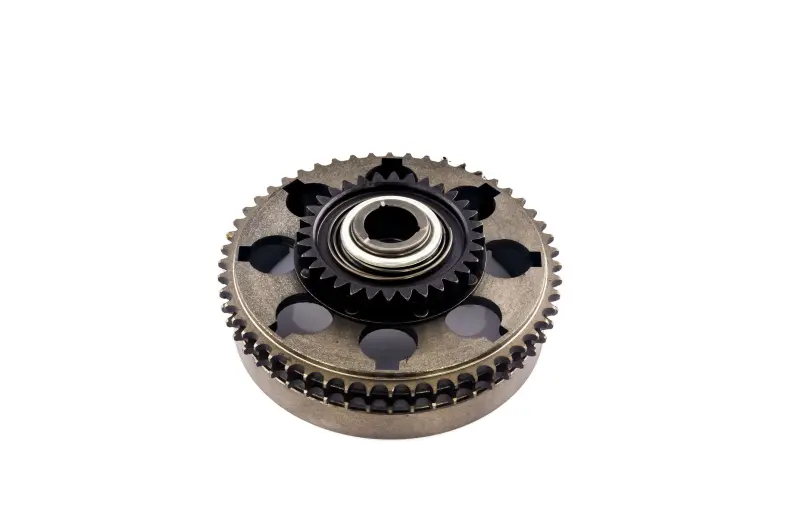

Конструкція містить зовнішній барабан із зубчастою периферією, центральну зубчасту частину, підшипник і храповик. Круглі вікна в корпусі зменшують його суцільну площу та забезпечують доступ мастила до внутрішньої зони механізму. Деталь розрахована на спільну роботу з іншими компонентами штатного зчеплення ІЖ Планета відповідного вузького виконання.

Коли потрібна заміна

Перевірка кошика потрібна при ривках під час рушання, неповному вимиканні зчеплення, пробуксовуванні, сторонньому шумі з боку механізму або виявленні люфту після зняття кришки. Ці ознаки не вказують лише на одну несправність: одночасно оглядають диски, пружини, підшипники, привід вимикання та посадкові поверхні. Кошик замінюють у разі пошкодження зубців, помітного вироблення в місцях контакту з дисками, деформації, тріщин або неприпустимого люфту спряжень.

Що звірити перед вибором

• Модель техніки: застосування заявлене для ІЖ Планета; сумісність з ІЖ Юпітер або іншими сімействами з цієї назви не випливає.
• Тип виконання: установлювана деталь має бути саме вузькою, як і демонтований варіант.
• Габарити: порівняйте зовнішній діаметр, загальну висоту та взаємне розташування зубчастих частин.
• Посадкові місця: перевірте центральний отвір, підшипник і спряження з валом.
• Зубчасті частини: зіставте кількість і профіль зубців, а також їхнє положення відносно ланцюгового привода.
• Храповик: порівняйте його форму, розміри та розташування з раніше встановленою деталлю.

Особливо уважно виконують добір для мотоцикла після ремонту або переробки. Фактично встановлений кошик точніше відображає конфігурацію конкретного двигуна, ніж саме позначення моделі. До початку розбирання зручно зняти основні розміри старої деталі та зафіксувати порядок розташування шайб, стопорних деталей і суміжних компонентів.

Установлення та перевірка

Монтаж виконують на очищені й оглянуті посадкові поверхні. Перед складанням перевіряють вал, підшипник, ланцюговий привод, пакет дисків і деталі фіксації: новий кошик не усуне несправність сусідніх зношених компонентів. Затягування кріплення та регулювання привода зчеплення виконують за ремонтною документацією конкретної модифікації ІЖ Планета.

Після складання кошик має обертатися без заїдань, а зубчасті частини й ланцюговий привод — розташовуватися без перекосу. До повноцінної експлуатації перевіряють вільний хід привода, перемикання передач, повне роз’єднання зчеплення та відсутність стороннього шуму. Такий порядок допомагає переконатися, що вузький кошик JING із храповиком правильно поєднується з іншими деталями встановленого механізму.
