Затискний наконечник троса VCH (Польща)

Затискний наконечник троса VCH (Польща)

Компактна деталь призначена для закріплення кінця жили механічного троса у важелі, приводі або іншому передбаченому конструкцією місці. Вона утворює на тросі циліндричну опорну частину, через яку зусилля від важеля передається жилі. Таке рішення застосовують під час ремонту тросового приводу, виготовлення троса потрібної довжини або відновлення з’єднання, якщо попередній наконечник пошкоджений чи перестав надійно утримувати жилу.

Конструкція та принцип фіксації

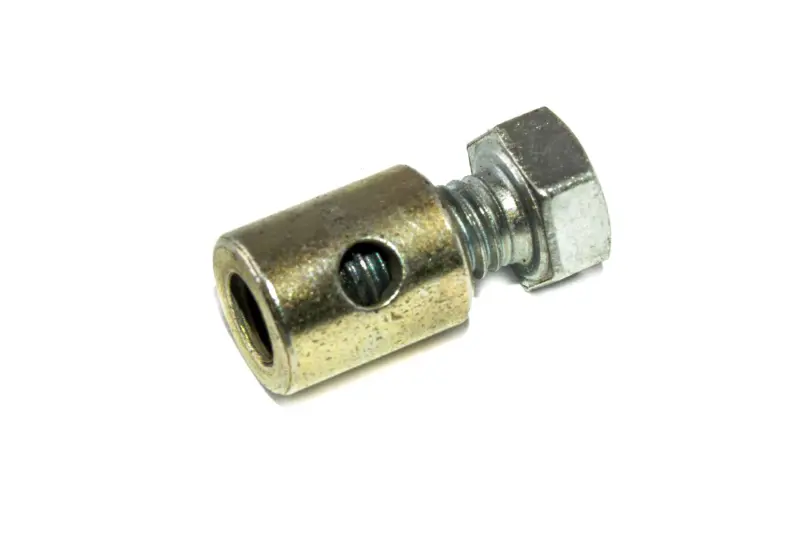

Наконечник має циліндричний корпус із каналом для жили та різьбовим кріпленням із шестигранною головкою. Жилу вводять у відповідний отвір корпусу, після чого затискають гвинтом. Розбірне гвинтове з’єднання не потребує паяння та дає змогу встановити наконечник безпосередньо на підготовлений кінець троса. За потреби з’єднання можна розібрати для обслуговування або повторного налаштування положення деталі.

Циліндрична форма розрахована на розміщення у відповідному гнізді важеля чи приводу. Під час руху важеля корпус виконує роль опори, а затиснута жила передає тягове зусилля далі по тросу. Для правильної роботи важливі не лише щільне затягування, а й вільне положення циліндра у посадковому місці: деталь не повинна заклинювати, перекошуватися або обмежувати повний хід механізму.

Що перевірити під час підбору

Точні розміри цієї позиції не заявлені, тому наконечник добирають за зразком демонтованої деталі та параметрами конкретного троса. Перед установленням потрібно зіставити:

• діаметр жили та розмір каналу, крізь який вона проходить;
• діаметр і довжину циліндричного корпусу відносно гнізда у важелі;
• напрямок проходження троса та розташування затискного гвинта;
• наявність вільного місця для головки кріплення й інструмента;
• можливість повного переміщення важеля без контакту наконечника із сусідніми деталями.

Належність до категорії тросів керування для вітчизняних мотоциклів визначає загальний ремонтний контекст, але не підтверджує встановлення на кожну модель і будь-який тип приводу. Сумісність визначають за геометрією штатного наконечника, діаметром жили та формою посадкового місця. Особливо ретельно деталь порівнюють із попереднім наконечником, якщо конструкція важеля передбачає лише певний діаметр або довжину циліндра.

Установлення та перевірка з’єднання

Перед монтажем кінець жили очищають і оглядають. Сильно розпушена, надломлена або помітно стоншена жила не забезпечує акуратного розміщення у вузькому каналі; у такому разі оцінюють стан усього троса, а не обмежуються встановленням нового наконечника. Підготовлену жилу проводять крізь отвір корпусу, виставляють потрібне положення та рівномірно затягують різьбове кріплення відповідним ключем. Зусилля затягування має утримувати жилу без зміщення, водночас різьбу не можна пошкоджувати надмірним зусиллям.

Після складання фіксацію перевіряють вручну та кілька разів переміщують важіль на повний передбачений хід. Циліндр має вільно займати своє положення у гнізді, а жила — залишатися затиснутою без прослизання й перекосу. Додатково перевіряють прокладання троса: надмірний натяг, різкі перегини та неправильний кут виходу можуть створювати зайве навантаження біля наконечника.

Заміну виконують у разі послаблення гвинтового затискача, пошкодження корпусу або різьби, випадання жили, помітного люфту чи порушення посадки у важелі. Наконечник VCH придатний для ремонту лише після підтвердження розмірів і конфігурації з’єднання. Такий підхід допомагає відновити чітке передавання руху та уникнути ситуації, коли відповідна за призначенням деталь не вміщується у конкретне посадкове місце.
