Маятник задньої підвіски МТ, Дніпро

Маятник задньої підвіски для мотоциклів МТ і Дніпро

Маятник призначений для ремонту задньої підвіски мотоциклів сімейства МТ і Дніпро. Він рухомо з’єднується з рамою, є основою для розміщення заднього колеса та взаємодіє з амортизаторами під час переміщення підвіски. Така деталь потрібна при відновленні мотоцикла після пошкодження штатної конструкції, критичного зношення посадкових зон або невдалого ремонту, коли подальше використання старого маятника стає недоцільним.

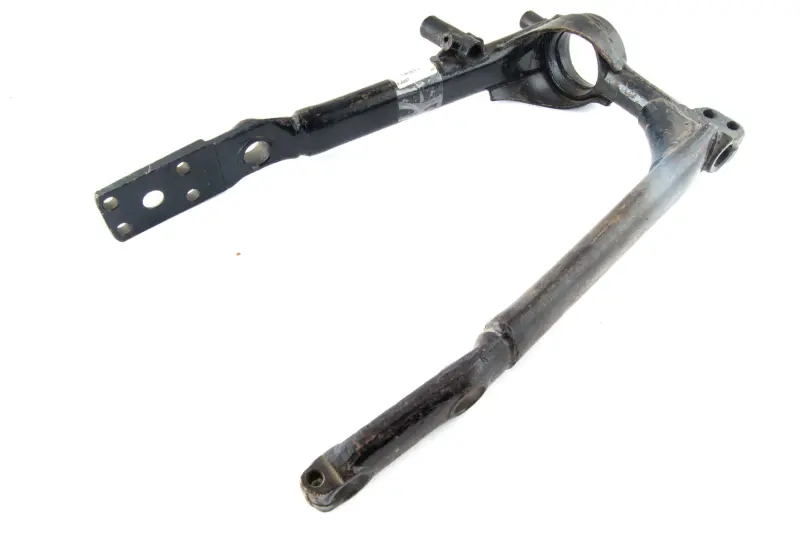

Деталь виконана як зварна металева конструкція чорного кольору. Її конфігурація включає трубчасті важелі, центральну втулкову зону, кронштейни та кріпильні отвори. Конструкція розрахована на монтаж у відповідну задню частину мотоцикла та приєднання суміжних компонентів підвіски. Маятник є самостійною корпусною деталлю: наявність осі, втулок, підшипників, сайлентблоків, кріплення та інших монтажних компонентів потрібно визначати окремо.

Що перевірити під час підбору

Позначення МТ і Дніпро охоплюють кілька моделей та варіантів виконання, тому загальної належності до сімейства мотоциклів недостатньо. Перед замовленням зіставте нову деталь зі знятим маятником за загальною формою, розташуванням центральної опори, конфігурацією правого й лівого важелів, місцями кріплення амортизаторів та геометрією задніх приєднувальних точок. Окремо перевірте бік і спосіб монтажу задньої передачі, розміщення осі колеса, форму кронштейнів та відстані між суміжними ділянками.

• Призначення: маятник задньої підвіски мотоцикла.
• Застосування: мотоцикли МТ і Дніпро за умови збігу конструкції та кріплень.
• Виконання: зварна конструкція з трубчастими важелями.
• Колір: чорний.
• Основні зони з’єднання: центральна опора, кронштейни амортизаторів і точки встановлення деталей задньої частини ходової.

Особливо уважно порівнюйте маятник під час встановлення на мотоцикл, який раніше переробляли або складали з деталей різних модифікацій. Нештатні втулки, змінені кронштейни, інша задня передача чи сліди зварювальних доробок можуть впливати на сумісність. Розміри потрібно знімати безпосередньо зі штатної деталі та рами, а не орієнтуватися лише на зовнішню подібність.

Коли маятник потребує заміни

Підставою для заміни можуть бути деформація важелів, тріщини, пошкодження зварних з’єднань, розбиті посадкові місця, значна корозія у відповідальних ділянках або неможливість правильно встановити заднє колесо та суміжні деталі. Люфт у зоні з’єднання з рамою не завжди означає несправність самого маятника: перед придбанням перевірте стан осі, втулок, підшипників або сайлентблоків, застосованих у конкретній модифікації. Такий огляд допомагає визначити, чи потрібна заміна корпусної деталі, чи достатньо обслужити її опору.

Встановлення та контроль після ремонту

Для демонтажу задньої підвіски на мотоциклах Дніпро знімають заднє колесо, задню передачу, амортизатори та деталі, які перешкоджають вийманню маятника. Монтаж виконують у зворотній послідовності. Усі суміжні поверхні очищають, а зношені опорні деталі замінюють до остаточного складання. Якщо у кріпленні застосовані сайлентблоки, їхні болти затягують у середньому положенні ходу маятника, коли важелі розташовані паралельно нижнім трубам рами.

Після встановлення перевірте вільне переміщення підвіски без заїдань, відсутність бічного люфту, правильне положення заднього колеса та надійність усіх кріплень. Також переконайтеся, що амортизатори встановлені без перекосу, а нерухомі й рухомі деталі не торкаються одна одної в усьому доступному діапазоні ходу. Завершальний контроль варто виконувати разом із перевіркою задньої передачі, гальмівного приводу та кріплення колеса відповідно до настанови для конкретної моделі.
