Бігунок БСЗ мікропроцесорного запалювання VDK для МТ Дніпро

Бігунок БСЗ VDK для мотоцикла МТ Дніпро

Бігунок призначений для мікропроцесорної безконтактної системи запалювання мотоциклів сімейства МТ Дніпро. Деталь установлюється в механізмі запалювання та працює разом із датчиком: під час обертання її фігурні сектори проходять через робочу зону датчика, формуючи моменти зміни сигналу. Ці імпульси система використовує для керування іскроутворенням відповідно до положення розподільного вала.

Такий бігунок потрібний під час ремонту вже встановленого комплекту БСЗ, якщо штатна деталь пошкоджена, деформована, втрачена або більше не фіксується належним чином на посадковому місці. Це не бігунок звичайного контактного розподільника і не універсальна деталь для будь-якого електронного запалювання. Він розрахований на мікропроцесорну конфігурацію, зазначену в назві товару, тому перед замовленням потрібно визначити тип системи, встановленої на конкретному мотоциклі.

Конструкція та призначення

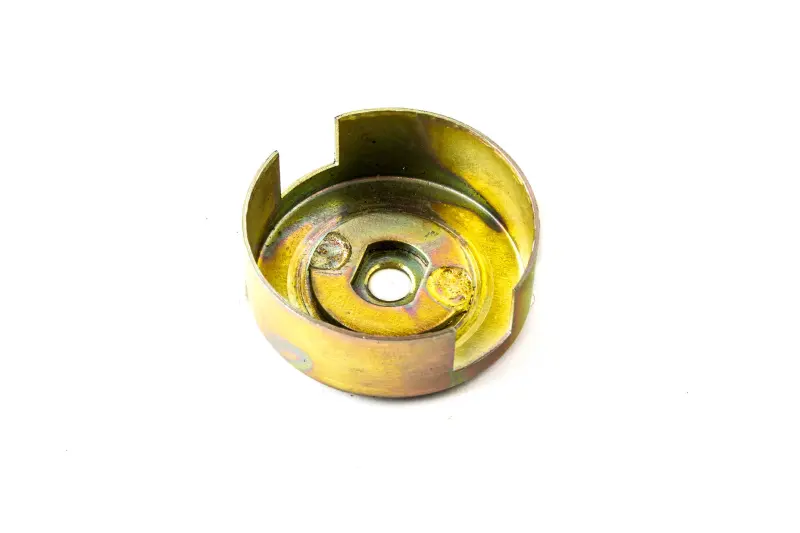

Деталь має чашоподібну форму. В основі розташований центральний посадковий отвір, а по колу — фігурні вертикальні сектори з проміжками між ними. Така геометрія забезпечує проходження робочої частини бігунка відносно датчика під час обертання. Розташування секторів, форма центральної посадки та висота деталі належать до важливих ознак сумісності: навіть невелика відмінність від попередньої конфігурації може завадити правильному монтажу або роботі системи.

Бігунок не створює іскру самостійно. Він є механічною частиною безконтактного запалювання та задає послідовність сигналів, які сприймає датчик і обробляє електронний модуль. Тому стан деталі впливає на правильність формування керувальних імпульсів. Погнуті сектори, пошкоджений посадковий отвір, помітне биття або ненадійна фіксація потребують усунення до запуску двигуна.

Як перевірити сумісність

• Тип запалювання: потрібна мікропроцесорна БСЗ, що застосовується на мотоциклах МТ Дніпро.
• Посадка: порівняйте форму центрального отвору, спосіб фіксації та положення бігунка на приводі.
• Геометрія: зіставте зовнішній діаметр, висоту, кількість і розташування бічних секторів та вирізів зі знятою деталлю.
• Робота з датчиком: переконайтеся, що після монтажу сектори проходять через передбачену зону без торкання корпусу датчика та сусідніх деталей.
• Конфігурація комплекту: у разі нестандартної переробки запалювання підбирайте бігунок за фактично встановленими модулем, датчиком і посадковим механізмом, а не лише за моделлю мотоцикла.

Монтаж і перевірка після ремонту

Монтаж виконують на заглушеному мотоциклі після отримання доступу до механізму запалювання. Посадкове місце потрібно очистити від забруднень і залишків старих деталей. Бігунок установлюють без перекосу та примусового підгинання секторів. Після фіксації вал обережно прокручують вручну й перевіряють вільне обертання, відсутність зачіпання, биття та контакту з датчиком.

Проміжок між модулятором і датчиком, а також момент запалювання налаштовують за інструкцією саме до встановленої системи БСЗ. Універсальне значення для всіх комплектів для цієї позиції не зазначене, тому переносити регулювання з іншої модифікації не варто. Після складання перевіряють надійність кріплення та стабільність роботи двигуна на різних обертах. Якщо несправність зберігається, діагностику продовжують за датчиком, електронним модулем, котушкою, проводкою та налаштуванням моменту запалювання, адже заміна одного бігунка не усуває несправності інших компонентів.

Позиція підходить для обслуговування мікропроцесорного запалювання МТ Дніпро за умови точного збігу посадки та геометрії. Попереднє порівняння зі знятим бігунком і встановленим комплектом БСЗ допомагає уникнути несумісності між зовні подібними деталями для контактних, безконтактних та інших мікропроцесорних систем.
