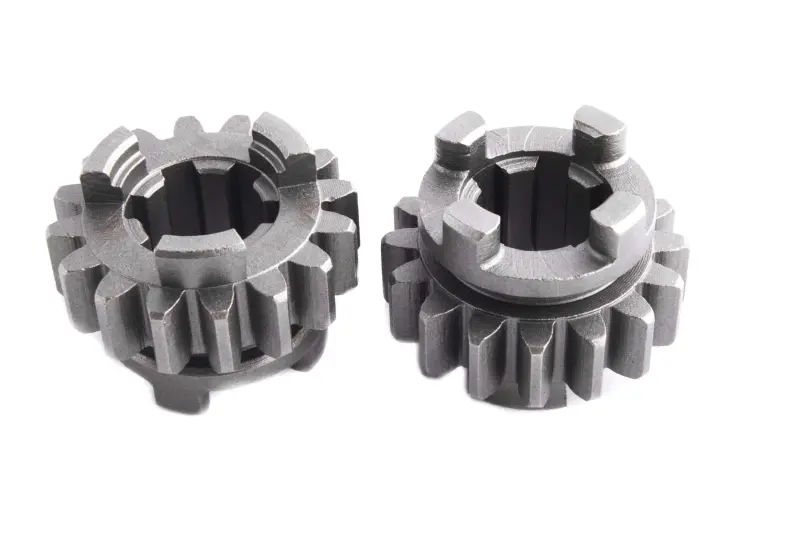

Шестерня КПП під вилку перемикання, 16 зубців, JAWA 350 VCH

Шестерня КПП під вилку перемикання JAWA 350

Шестерня на 16 зубців призначена для ремонту коробки передач мотоцикла JAWA 350. Деталь взаємодіє з вилкою механізму перемикання та бере участь у виборі потрібної передачі. Її встановлюють замість зношеної або пошкодженої шестерні під час розбирання трансмісії, коли потрібно відновити правильне переміщення деталей уздовж вала та надійне ввімкнення відповідного положення КПП.

Конструкція містить зовнішній зубчастий вінець, центральний шліцьовий отвір, кільцеву зону для взаємодії з вилкою та торцеві кулачки зачеплення. Таке поєднання частин означає, що під час добору не можна враховувати лише заявлені 16 зубців. Геометрія шліців, розташування проточки, форма торцевих виступів і основні габарити мають відповідати демонтованій деталі та суміжним компонентам коробки.

Призначення в механізмі перемикання

Під час вибору передачі вилка діє на передбачену для неї частину шестерні та переміщує деталь у потрібне положення. Торцеві кулачки входять у зачеплення із сусіднім компонентом, а зубчастий вінець бере участь у передаванні обертання. Тому стан зубців, шліців і поверхонь, що контактують із вилкою, безпосередньо впливає на чіткість увімкнення та стабільність вибраної передачі.

Заміна може знадобитися через відколи зубців або кулачків, помітне вироблення проточки, пошкодження шліців, надмірний люфт чи сліди нерівномірного контакту. Підставою для діагностики також є ускладнене перемикання, сторонній шум, удари під час зміни режиму та мимовільне вимкнення передачі. Ці прояви можуть бути пов’язані не лише із шестернею, тому під час ремонту перевіряють увесь механізм перемикання та суміжні деталі.

Що звірити перед вибором

• Кількість зубців: ця шестерня має 16 зовнішніх зубців; їх підраховують на демонтованій деталі.
• Посадковий отвір: мають збігатися діаметр, кількість і профіль внутрішніх шліців.
• Зона під вилку: порівнюють ширину, діаметр і розташування кільцевої проточки, адже від цього залежить положення деталі на валу.
• Торцеве зачеплення: перевіряють кількість, форму, висоту та взаємне розміщення кулачків і виїмок.
• Основні розміри: зіставляють зовнішній діаметр, загальну ширину, товщину вінця та відстані між функціональними поверхнями.
• Виконання КПП: відповідність конкретній версії JAWA 350 варто визначати за розібраним механізмом і технічною документацією мотоцикла.

Збігу моделі мотоцикла та кількості зубців недостатньо: у коробках різних виконань можуть застосовуватися зовні подібні шестерні з іншою посадкою або торцевою геометрією. Найнадійніший спосіб добору — покласти нову й демонтовану деталі поруч та послідовно перевірити всі посадкові й контактні поверхні.

Рекомендації зі встановлення

Монтаж виконують на розібраній коробці передач. Перед складанням очищають посадкове місце та оглядають вал, шліци, вилку, сусідні шестерні, втулки, шайби й фіксувальні деталі. Нова шестерня не усуне несправність, якщо в механізмі залишилися погнута вилка, пошкоджений вал, значний люфт або зношене відповідне кулачкове зачеплення.

Після встановлення перевіряють вільне переміщення без перекосу, правильне положення вилки в проточці та повне ввімкнення кулачків. Перед остаточним складанням коробки доцільно вручну прокрутити вали й послідовно перевірити перемикання всіх положень згідно з настановою з ремонту JAWA 350. Мастило та порядок регулювання обирають за вимогами конкретної модифікації мотоцикла.

Шестерня VCH на 16 зубців підходить для планового відновлення КПП JAWA 350 за умови точного збігу конструкції з демонтованою деталлю. Уважна перевірка посадки та спряжень допомагає виконати ремонт комплексно й не залишити всередині коробки причину повторного зношування.
