Проміжний диск зчеплення Jawa 6V VCH, Чехія

Проміжний диск зчеплення Jawa 6V VCH

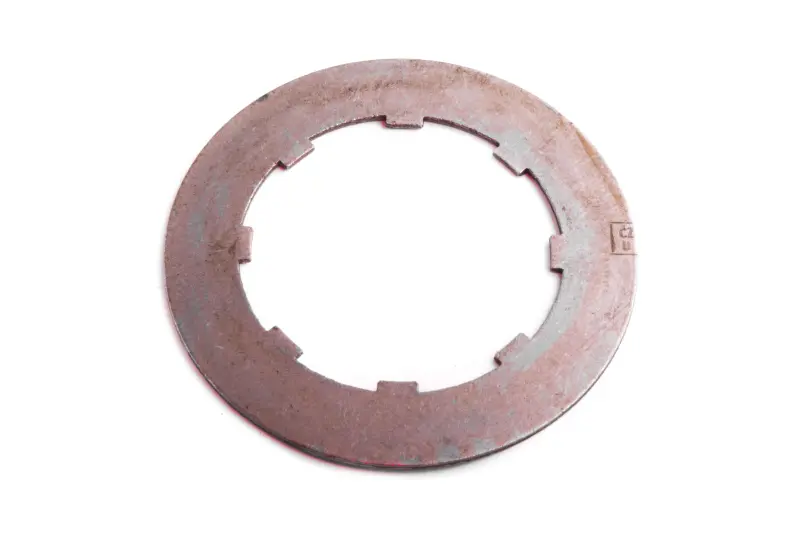

Плоский проміжний диск призначений для багатодискового зчеплення мотоциклів Jawa у виконанні 6V. У пакеті зчеплення він розташовується між фрикційними дисками та бере участь у передаванні крутного моменту: під час стискання пакета поверхні дисків притискаються одна до одної, а після вимкнення зчеплення можуть роз'єднатися. Деталь застосовують під час ремонту штатного механізму, якщо старий проміжний диск зношений, деформований або пошкоджений унаслідок перегрівання.

Призначення та конструкція

Це проміжний металевий диск без фрикційних накладок. Він має кільцеву форму та внутрішні виступи зачеплення, які повинні точно відповідати спряженій частині зчеплення. Така конструкція відрізняє його від дисків із фрикційним покриттям: ці деталі виконують різні функції та встановлюються в пакеті у визначеній послідовності.

Рівна поверхня проміжного диска потрібна для рівномірного контакту із сусідніми фрикційними дисками. Викривлення, глибокі подряпини, значне вироблення, задирки або сліди сильного перегрівання можуть перешкоджати нормальному роз'єднанню пакета. Це здатне проявлятися ривками під час рушання, неповним вимкненням зчеплення, пробуксовуванням або ускладненим перемиканням передач. За таких ознак перевіряють увесь пакет, а не лише одну деталь.

Як перевірити сумісність

Основний орієнтир для цієї позиції — зчеплення Jawa версії 6V; у картці ідентичного товару також зазначена сумісність із Jawa 350. Позначення 6V тут указує на виконання мотоцикла та пов'язаний із ним варіант зчеплення, хоча сам диск не є електричною деталлю. Для різних поколінь Jawa використовуються проміжні диски іншої форми, тому підбирати запчастину лише за маркою мотоцикла не варто.

• Уточніть модель і модифікацію мотоцикла, а також виконання 6V.
• Зіставте зовнішній і внутрішній діаметри зі знятою деталлю.
• Перевірте товщину диска, кількість внутрішніх виступів, їхню ширину та розташування.
• Переконайтеся, що потрібен саме плоский проміжний диск без накладок, а не фрикційний, натискний чи пружинний варіант.
• До розбирання визначте потрібну кількість дисків: у різних комплектаціях зчеплення їх число може відрізнятися.

Вимірювання краще виконувати за справною деталлю або технічною документацією конкретної модифікації. Сильно зношений чи деформований старий диск може мати неточні розміри, тому слід також ураховувати параметри всього пакета та посадкового профілю.

Перевірка та встановлення

Перед складанням оглядають кошик і маточину зчеплення, фрикційні диски, пружини та натискну частину. На пазах не повинно бути пошкоджень, які обмежують вільне переміщення дисків. Проміжні пластини перевіряють на площинність та однаковий стан контактних поверхонь. Якщо інші деталі помітно зношені, заміна лише одного диска може не усунути причину неправильної роботи зчеплення.

Диск установлюють у штатній послідовності пакета відповідно до конструкції конкретної моделі Jawa. Внутрішні виступи мають входити у спряжений профіль вільно, без перекосу та примусового припасування. Після складання регулюють привод зчеплення за вимогами мотоцикла й перевіряють повне вмикання та вимикання механізму. Точне зіставлення виконання 6V, геометрії старої деталі та стану сусідніх компонентів допомагає правильно підібрати запчастину й відновити передбачувану роботу зчеплення.
