Натягувачі ланцюга JAWA 350 VCH, пара

Натягувачі ланцюга JAWA 350 VCH, пара

Парний комплект призначений для регулювання натягу приводного ланцюга та положення заднього колеса на мотоциклах JAWA 350. Натягувачі розміщуються з лівого й правого боків задньої вилки та працюють спільно: регулювальні гвинти дають змогу переміщувати задню вісь, усувати зайве провисання ланцюга й зберігати правильне положення колеса відносно поздовжньої осі мотоцикла.

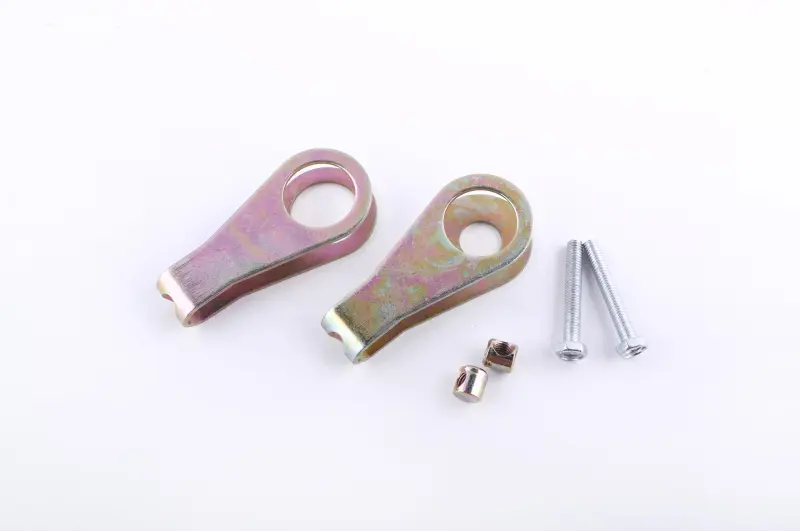

Конструкція включає дві металеві пластини з великими отворами під задню вісь, загнутими упорами, регулювальними гвинтами та опорними деталями. Правий і лівий натягувачі застосовуються парою, оскільки під час налаштування колесо потрібно переміщувати рівномірно з обох боків. Після регулювання обране положення утримується штатним кріпленням задньої осі.

Призначення комплекту

Натягувачі використовують під час обслуговування ланцюгового приводу, після зняття та встановлення заднього колеса, а також у разі заміни ланцюга або зірок. Вони не підтискають ланцюг постійно під час руху, а задають положення осі на етапі регулювання. Справний механізм дає змогу встановити передбачений для конкретної моделі вільний хід ланцюга та вирівняти заднє колесо.

Заміна потрібна, якщо штатні пластини погнуті, отвори або упори деформовані, регулювальні гвинти пошкоджені, різьбові з’єднання працюють із заїданням чи деталі не дають надійно виставити вісь. Одночасне встановлення правого й лівого натягувача виключає поєднання нової деталі зі зношеною або зміненою за формою парною деталлю.

Що перевірити перед замовленням

• Модель і виконання мотоцикла. Позиція призначена для JAWA 350. Подібні за конструкцією натягувачі застосовуються на типах 634, 638, 639 і 640, проте перед придбанням потрібно зіставити деталі з оснащенням конкретного мотоцикла.
• Форму пластин. Порівняйте загальний контур, загнутий упор, розташування великого отвору та напрямок встановлення зі знятим комплектом.
• Посадку на задню вісь. Отвори мають відповідати діаметру осі та вільно займати штатне положення без розточування або примусового встановлення.
• Регулювальне з’єднання. Зіставте довжину гвинтів, тип різьби та форму опорних деталей зі штатним механізмом.
• Стан суміжних деталей. Перевірте вісь, задню вилку, кріплення, ланцюг і обидві зірки. Новий комплект відновлює механізм регулювання, але не компенсує зношення ланцюгового приводу.

Встановлення та налаштування

Роботу виконують на стійко встановленому мотоциклі з розвантаженим заднім колесом. Після послаблення штатного кріплення осі регулювальні гвинти повертають поступово й почергово. Кількість обертів і положення осі контролюють з обох боків, не допускаючи перекосу колеса. Потрібний вільний хід ланцюга визначають за посібником для відповідної модифікації JAWA 350.

Після виставлення натягу перевіряють лінію руху ланцюга по зірках, положення заднього колеса та рівномірність його обертання. Потім кріплення осі затягують із моментом, передбаченим виробником мотоцикла, і повторюють контроль: під час остаточного затягування положення деталей може трохи змінитися. Ланцюг не можна натягувати без передбаченого вільного ходу, оскільки під час роботи задньої підвіски відстань між зірками змінюється.

Після встановлення також перевіряють регулювання заднього гальма та надійність усіх послаблених з’єднань. Повторний огляд після нетривалої поїздки допомагає переконатися, що вісь зберегла положення, а вільний хід ланцюга не вийшов за допустимі для конкретної моделі межі. Комплект підходить для ремонту штатного гвинтового механізму за умови збігу форми й посадкових параметрів.
