Куліса коробки передач JAWA 350, 634, 638, 640 VCH

Куліса коробки передач JAWA 350 VCH

Куліса VCH призначена для механізму перемикання передач мотоциклів JAWA 350 типів 634, 638 і 640. Вона встановлюється в трансмісії та бере участь у послідовному виборі передач після натискання на педаль перемикання. Така деталь потрібна під час ремонту коробки, коли штатний механізм зношений, пошкоджений або вже не забезпечує нормальної роботи приводу.

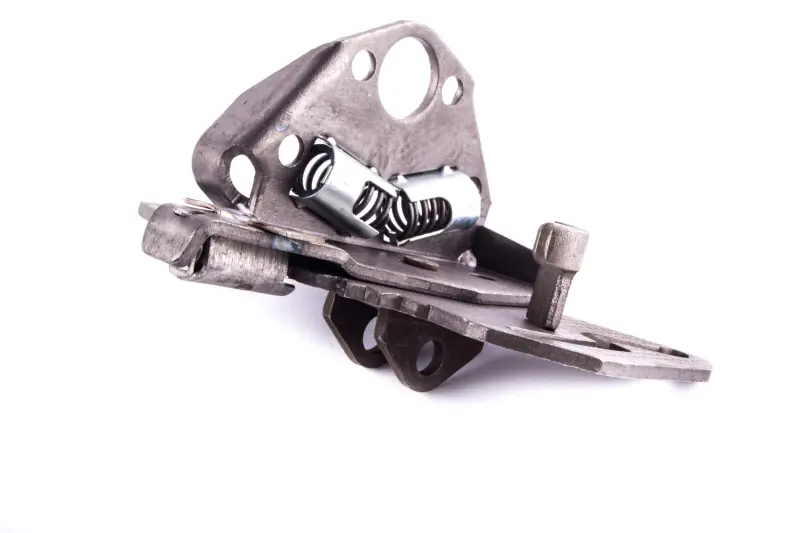

Куліса має складену конструкцію з металевих пластин, рухомих деталей і пружин. Пружини входять до самого механізму, тому під час підбору виріб потрібно розглядати як складальну одиницю, а не як окрему плоску напрямну. У пластинах передбачені круглі отвори та посадкові ділянки, які визначають положення деталі відносно сусідніх компонентів механізму перемикання.

Призначення та місце встановлення

В офіційному каталозі деталей JAWA для моделі 350/640 тримач із кулісою зазначений у розділі механізму перемикання передач. У цьому самому розділі розміщені вилки перемикання, вал із повідцем, собачки, сегмент, важелі та пружини. Тому стан куліси потрібно оцінювати разом зі спряженими деталями: встановлення нової збірки не усуне несправність, якщо вилки, вал, посадкові місця або інші компоненти мають критичне зношення чи пошкодження.

Підставою для діагностики можуть бути утруднений вибір передачі, нечітка фіксація положення, зависання педалі або порушення повернення важеля. Ці ознаки не вказують лише на кулісу, тому перед придбанням бажано розібрати механізм і визначити фактичну причину несправності. Перевірка всієї системи допомагає уникнути заміни справної деталі та повторного розбирання коробки.

Що перевірити під час підбору

• Модель мотоцикла. Заявлена сумісність із JAWA 350, 634, 638 і 640; позначення конкретного типу слід уточнити за мотоциклом та встановленим двигуном.
• Конфігурацію старої куліси. Порівняйте форму пластин, розташування отворів, виступів, важелів і пружин.
• Виконання механізму. На мотоциклах різних років і після попередніх ремонтів могли встановити деталі іншої версії, тому одного загального позначення JAWA 350 недостатньо.
• Стан спряжених компонентів. Огляньте вилки, вал, собачки, фіксатори, кріплення та посадкові поверхні.
• Порядок перемикання. Перед монтажем переконайтеся, що виконання куліси відповідає схемі механізму на мотоциклі, який ремонтується.

Рекомендації зі встановлення

Монтаж виконують під час ремонту механізму перемикання передач із доступом до внутрішніх компонентів трансмісії. До зняття старої деталі корисно зафіксувати положення пластин, важелів і пружин, щоб зберегти правильну послідовність складання. Посадкові поверхні потрібно очистити, а демонтовані кріплення та фіксатори перевірити на придатність.

Після встановлення слід вручну перевірити переміщення механізму в усіх положеннях до остаточного складання. Деталі мають рухатися без заклинювання, пружини — займати передбачене положення, а кріплення — утримувати кулісу без перекосу. Остаточне складання та регулювання виконують за ремонтною документацією конкретної модифікації JAWA. Це особливо суттєво для мотоцикла з невідомою історією ремонту, де фактична комплектація може відрізнятися від заводської.

Куліса VCH підходить для відновлення штатного механізму перемикання зазначених моделей JAWA. Точний підбір за конструкцією знятої деталі та перевірка сусідніх компонентів дають змогу послідовно виконати ремонт і відразу оцінити роботу коробки в усьому діапазоні положень.
