Датчик нейтралі VCH для Jawa 350 638/639/640, 12 В

Датчик нейтралі VCH для Jawa 350

Контактний датчик призначений для мотоциклів Jawa 350 типів 638, 639 і 640 з бортовою системою 12 В. Деталь взаємодіє з механізмом перемикання коробки передач і формує сигнал у момент, коли коробка перебуває в нейтральному положенні. Цей сигнал вмикає відповідну контрольну лампу на панелі, тому водій може перевірити нейтраль перед запуском двигуна або початком руху.

Датчик працює як простий контактний вимикач. Після вибору нейтрального положення внутрішня деталь механізму перемикання впливає на контактну частину датчика, унаслідок чого засвічується індикатор. Пристрій не визначає номер кожної ввімкненої передачі та не замінює багатопозиційний покажчик: його функція обмежена розпізнаванням нейтралі.

Конструкція та підключення

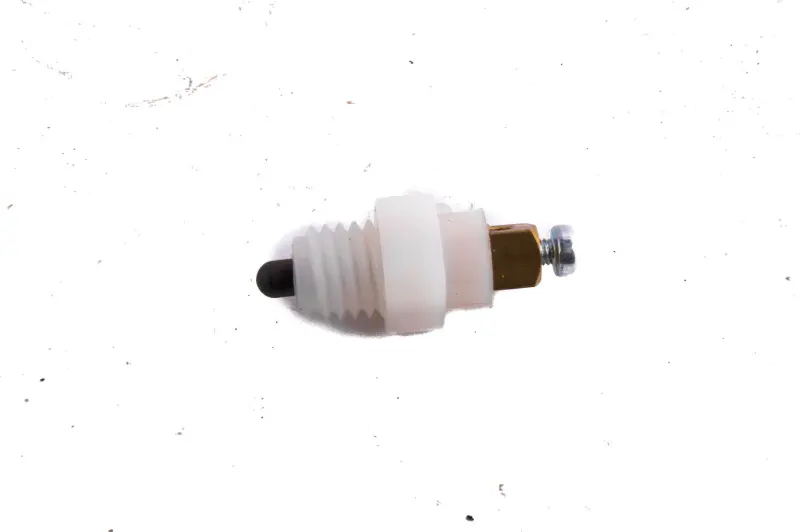

Деталь має компактний різьбовий корпус із виступним контактним наконечником. На протилежному боці розташований один електричний вивід із гвинтовим кріпленням проводу. Різьбова частина слугує для встановлення датчика у передбачене місце картера, а одиночна клема з’єднується з проводкою контрольної лампи. Така конструкція відповідає поширеному виконанню вимикача нейтралі для класичних моделей Jawa та ČZ.

• Призначення: увімкнення контрольної лампи за нейтрального положення коробки передач.
• Сумісні моделі: Jawa 350 типів 638, 639 і 640, зокрема версії 638 TS, 639 TS, 640 Style та 640 Tramp.
• Електрообладнання: виконання для системи 12 В.
• Підключення: один контактний вивід із гвинтовим затискачем.
• Виконання корпусу: різьбова монтажна частина та ізолювальний пластиковий корпус.
• Бренд: VCH.

Коли потрібна заміна

Перевірити датчик варто, якщо справна лампа нейтралі не засвічується за правильного положення коробки, світиться з увімкненою передачею або працює нестабільно. Подібні ознаки можуть виникати через від’єднаний провід, забруднене чи окиснене з’єднання, порушення контакту з корпусом або несправність самої лампи. Тому перед заміною доцільно оглянути провід, клему та відповідну ділянку проводки.

Постійне світіння індикатора не завжди свідчить про несправність нового датчика: причиною також може бути замикання проводу на корпус або неправильне положення контактної частини відносно механізму перемикання. Якщо лампа не світиться, спочатку перевіряють її справність і наявність контакту на клемі. Така послідовність діагностики допомагає не замінювати справну деталь без потреби.

Як підібрати та встановити

Перед замовленням потрібно перевірити точний тип мотоцикла та переконатися, що використовується система 12 В. Додатково стару деталь порівнюють за формою корпусу, різьбовою монтажною частиною, довжиною контактного наконечника та способом приєднання проводу. Позначення Jawa 350 саме по собі недостатнє: різні роки й модифікації могли мати відмінності, тому основними орієнтирами залишаються типи 638, 639 і 640 та фактичне виконання знятого датчика.

Монтаж виконують за вимкненого живлення. Ділянку навколо посадкового місця очищають, щоб забруднення не потрапили всередину під час демонтажу старої деталі. Датчик обережно встановлюють по різьбі, не допускаючи перекосу та надмірного зусилля на пластиковому корпусі, після чого надійно закріплюють провід на гвинтовій клемі. Якщо в попередньому з’єднанні використовувалися окремі ущільнювальні або кріпильні деталі, їхній стан і придатність оцінюють до складання.

Після встановлення роботу перевіряють за ввімкненого запалювання: на нейтралі контрольна лампа має засвічуватися, а після вибору передачі — гаснути. Перевірку проводять на нерухомому мотоциклі з дотриманням безпечного порядку перемикання. Справна індикація допомагає швидко впевнитися в положенні коробки, однак перед запуском і технічним обслуговуванням нейтраль потрібно додатково контролювати звичайним механічним способом.
