Шестерня приводу маслонасоса МТ, Дніпро

Шестерня приводу маслонасоса МТ, Дніпро

Шестерня призначена для приводу масляного насоса у двигунах мотоциклів сімейства МТ і «Дніпро». Вона приймає обертання від приводу двигуна та передає його насосу, який забезпечує циркуляцію оливи в системі мащення. Справне зачеплення цієї деталі потрібне для нормальної роботи насоса, тому стан зубців, посадкового отвору й кріплення має безпосереднє значення під час ремонту двигуна.

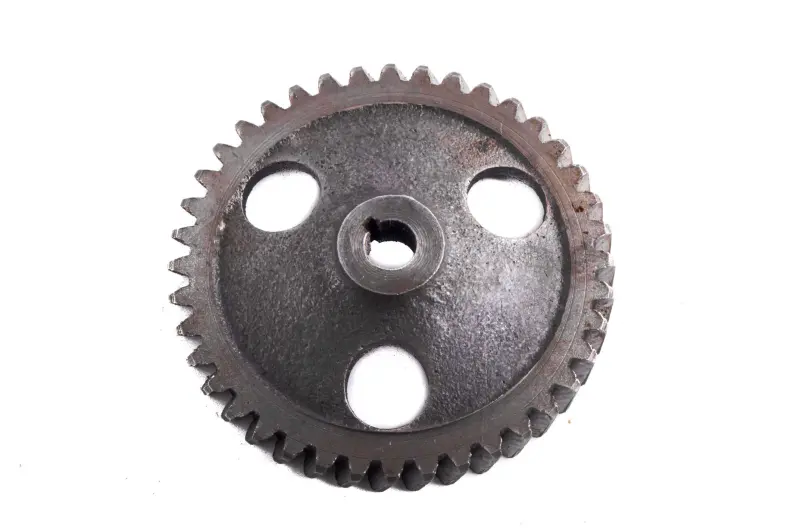

Деталь має форму дискової шестерні із зовнішнім зубчастим вінцем. У центральній частині розташована виступна маточина з посадковим отвором і пазом, а в диску передбачено три великі отвори. Така конфігурація повинна відповідати шестерні, яка була встановлена раніше. Деталь належить саме до приводу маслонасоса й не замінює внутрішню ведучу або ведену шестерню, розташовану в корпусі самого насоса.

Коли потрібні перевірка та заміна

Оглянути привід варто під час ремонту масляного насоса, розбирання передньої частини двигуна, виявлення пошкоджень зубчастого вінця або помітного люфту в посадці. Сколоті чи деформовані зубці порушують рівномірність зачеплення. Зношений центральний отвір або пошкоджений паз можуть погіршити передавання обертання та надійність фіксації. Якщо є ознаки недостатнього тиску оливи, потрібно перевіряти всю систему: насос, його привід, редукційний клапан, маслоприймач і масляні канали. Встановлення лише нової шестерні не усуне несправності інших деталей системи мащення.

Що порівняти перед замовленням

• Призначення: потрібна шестерня приводу маслонасоса, а не пара внутрішніх шестерень насоса та не шестерня іншого механізму двигуна.
• Модель двигуна: позиція розрахована на мотоцикли МТ і «Дніпро» з чотиритактним двигуном об'ємом 650 см³; конкретну модифікацію слід зіставити з конструкцією розібраного двигуна.
• Зубчастий вінець: порівняйте кількість зубців, їхній крок, профіль і загальну ширину зі старою деталлю. Шестерні зі схожим зовнішнім діаметром можуть мати інше зачеплення.
• Посадкова частина: перевірте діаметр і форму центрального отвору, конфігурацію паза, висоту маточини та положення шестерні відносно суміжної деталі.
• Кріплення: переконайтеся, що штатна гайка, спосіб стопоріння та прилеглі деталі відповідають використаному варіанту двигуна.
• Загальна геометрія: зіставте зовнішній діаметр, товщину диска, виліт маточини й розташування трьох отворів.

Встановлення та контроль після складання

Шестерня розміщена в передній частині двигуна та пов'язана з масляним насосом, установленим біля корпусу переднього підшипника колінчастого вала. Для доступу потрібне розбирання відповідної частини двигуна. Ремонтна послідовність передбачає зняття деталей, що закривають привід, видалення стопора, відвертання кріпильної гайки та демонтаж шестерні. Зворотне складання виконують у порядку, передбаченому для конкретного двигуна.

Перед монтажем очистьте посадкове місце та суміжні поверхні від забруднень і металевих частинок. Деталі масляного насоса під час складання змащують моторною оливою. Шестерня повинна встановлюватися без перекосу та входити у правильне зачеплення без заклинювання, але не мати вираженого люфту в посадці. Не можна припасовувати невідповідну деталь ударами, розточувати отвір або змінювати профіль зубців: це порушує взаємне положення приводу.

Після встановлення перевірте легкість обертання механізму, відсутність заїдання, правильність стопоріння кріплення та складання маслоприймальної частини. Перед запуском двигуна система має бути заповнена передбаченою для мотоцикла оливою. Контроль тиску після ремонту допомагає переконатися, що насос отримує привід, а система мащення функціонує належним чином. Точне порівняння зі знятою шестернею особливо потрібне для двигунів, які раніше ремонтували або комплектували деталями від іншої модифікації.
