Шестерня третьої передачі КПП МТ Дніпро

Шестерня третьої передачі КПП МТ Дніпро

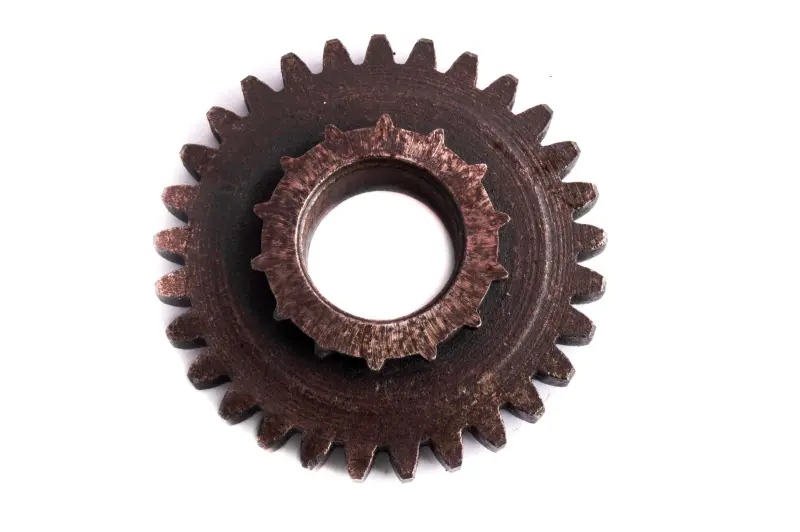

Деталь призначена для ремонту коробки передач мотоциклів сімейства МТ Дніпро та бере участь у роботі третьої передачі. Вона взаємодіє із суміжними деталями трансмісії, передаючи обертання між валами під час руху на вибраному режимі. Конструкція містить зовнішній зубчастий вінець, центральний посадковий отвір і розташовані навколо маточини торцеві виступи. Така конфігурація потребує точного збігу з парною шестернею, валом і деталями ввімкнення.

Призначення та конструкція

У коробках мотоциклів Дніпро застосовуються окремі шестерні для різних ступенів. У технічному описі КПП Дніпро-11/16 зазначено, що на первинному валу шестерня третьої передачі є насадною та з'єднується із шестернею четвертої передачі торцевими виступами. На вторинному валу також є шестерня третьої передачі, яка працює у складі відповідної пари. Тому перед замовленням потрібно визначити не лише номер передачі, а й місце деталі в конкретній версії коробки.

Заміна потрібна за наявності сколів і викришування зубців, помітного спрацювання їхніх бічних поверхонь, пошкодження торцевих виступів, надмірного люфту або слідів неправильного зачеплення. Непрямими ознаками несправності можуть бути сторонній шум саме на третій передачі, удари під час її ввімкнення чи самовільне вимкнення під навантаженням. Такі симптоми не завжди спричиняє лише одна шестерня: одночасно перевіряють парну деталь, муфту ввімкнення, вилку перемикання, посадкові поверхні та осьовий зазор.

Що звірити під час підбору

• Виконання коробки: позначення МТ Дніпро охоплює кілька модифікацій, тому сумісність визначають за конструкцією розібраної КПП.
• Розташування на валу: потрібно з'ясувати, чи потрібна деталь первинного або вторинного вала; однакове призначення передачі не означає однакової форми шестерень.
• Зубчастий вінець: зі знятою деталлю порівнюють кількість, форму та крок зубців, зовнішній діаметр і ширину вінця.
• Посадкову частину: перевіряють діаметр і ширину центрального отвору, форму маточини та спосіб установлення на вал.
• Торцеві виступи: їхня кількість, профіль, висота й розташування мають відповідати суміжній деталі.
• Сусідні компоненти: спрацьована парна шестерня або пошкоджена муфта здатна швидко погіршити роботу нової деталі.

Установлення та перевірка після ремонту

Монтаж виконують під час розбирання коробки передач. Перед складанням очищають посадкові поверхні, перевіряють вал, втулки, муфти, шайби й підшипники, а також оцінюють стан усієї зубчастої пари. Деталь має встановлюватися без перекосу, надмірного люфту та заклинювання. Осьове положення шестерень і порядок монтажу дистанційних деталей зберігають відповідно до будови конкретної КПП.

Після складання вручну перевіряють вільне обертання валів, повноту ввімкнення третьої передачі та відсутність заїдань. Далі роботу коробки контролюють послідовно на різних передачах, спочатку без різкого навантаження. Правильний підбір за геометрією та місцем установлення особливо важливий: шестерня для іншої модифікації або іншого вала може бути зовні близькою, але не забезпечити належного зачеплення. Найнадійніше зіставляти деталь зі знятою шестернею й одночасно оцінювати всю пару, а не замінювати пошкоджену сторону окремо.
