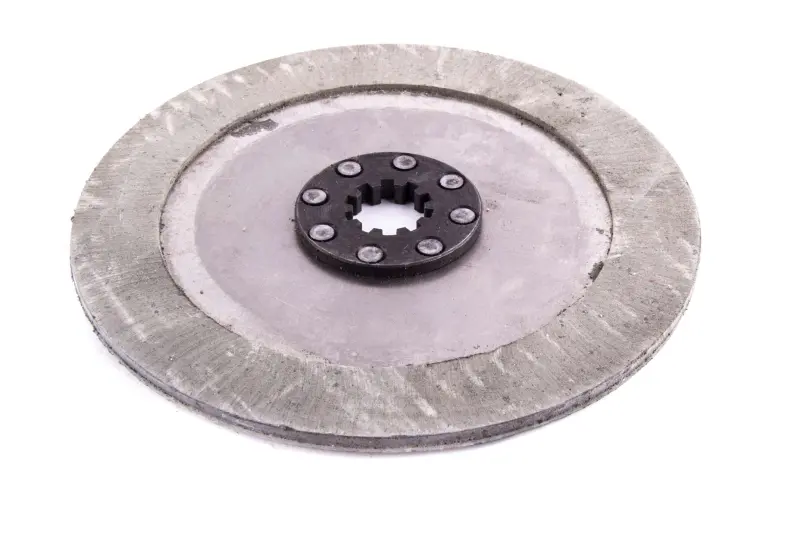

Ведений диск зчеплення з фрикційними накладками для МТ «Дніпро»

Ведений диск зчеплення для МТ «Дніпро»

Деталь призначена для сухого дводискового зчеплення важких мотоциклів сімейства МТ «Дніпро». У механізмі ведені диски затискаються між ведучими поверхнями маховика, проміжного та натискного дисків. Тертя, що виникає між поверхнями, дає змогу передавати крутний момент двигуна на первинний вал коробки передач, а під час вимкнення зчеплення — короткочасно роз’єднувати двигун і трансмісію для перемикання передач та зупинки.

Це не маховик і не деталь системи запалювання. Під час вибору потрібно враховувати саме призначення позиції: ведений диск установлюється всередині зчеплення, працює разом з іншими дисками та з’єднується з первинним валом коробки передач через центральну шліцьову маточину. Кругла основа має кільцеві фрикційні накладки типу феродо, а маточина закріплена заклепками. Така будова відповідає принципу роботи штатного зчеплення МТ «Дніпро».

Будова та роль у зчепленні

У штатній дводисковій схемі використовуються два ведені диски з фрикційними накладками з обох боків. Коли зчеплення ввімкнене, пружини стискають пакет дисків, і обертання маховика через фрикційні поверхні передається на шліцьові маточини, а далі — на первинний вал коробки передач. Після натискання на важіль зчеплення притискання послаблюється, диски звільняються, тому передавання моменту тимчасово припиняється.

Стан фрикційних поверхонь безпосередньо впливає на впевнене рушання та передавання тяги. Зношені, перегріті, замаслені або нерівномірно спрацьовані накладки можуть спричиняти пробуксовування, ривки чи нестабільне ввімкнення. Люфт маточини відносно основи, пошкодження внутрішніх шліців і послаблені заклепки також є підставами для розбирання та перевірки комплекту.

Що перевірити під час вибору

• Модель і виконання зчеплення. Позиція заявлена для мотоциклів МТ «Дніпро», проте перед монтажем потрібно врахувати конкретну модифікацію двигуна та раніше встановлений комплект.
• Зовнішній діаметр і товщину. Порівняйте їх зі знятим диском: ці параметри впливають на розміщення деталі та загальну висоту пакета.
• Центральне з’єднання. Мають збігатися діаметр, кількість і профіль внутрішніх шліців маточини, адже вона входить у зачеплення з первинним валом коробки передач.
• Форму основи та маточини. Перевірте розташування центральної частини, заклепок і можливий виступ маточини відносно площини диска.
• Стан суміжних деталей. Перед складанням огляньте ведучі поверхні маховика, проміжний і натискний диски, пружини та кріплення.

Монтаж і перевірка після ремонту

Установлення виконують при розібраному зчепленні з дотриманням штатної послідовності ведучих і ведених дисків. Деталі пакета мають розташовуватися без перекосу, а шліцьова маточина — правильно суміщатися з первинним валом коробки передач. Кріплення натискного механізму затягують рівномірно за процедурою, передбаченою для конкретної модифікації. Точні регулювання та зусилля затягування потрібно брати з посібника з ремонту відповідного мотоцикла.

До остаточного складання варто переконатися, що фрикційні поверхні чисті, на них немає мастила, глибоких задирок і сторонніх частинок. Після монтажу перевіряють вільний хід приводу, повноту вимкнення та відсутність пробуксовування при ввімкненому зчепленні. Якщо ремонт спричинений сильним або нерівномірним зношенням, доцільно оцінити весь пакет: установлення одного нового диска поруч із деформованими чи критично зношеними деталями може не усунути початкову несправність.

Цей диск підходить для відновлення штатного зчеплення МТ «Дніпро», коли потрібно замінити ведену деталь із фрикційними накладками та шліцьовою маточиною. Для точного замовлення порівняйте геометрію старого диска й параметри його центрального з’єднання, не орієнтуючись лише на загальну назву моделі мотоцикла.
