Втулка ковзання вала штанги мотокоси BK Ø8×23,5 мм

Втулка ковзання вала штанги мотокоси BK Ø8×23,5 мм

Втулка BK встановлюється всередині штанги мотокоси або бензинового тримера та слугує опорою для приводного вала діаметром 8 мм. Вона утримує вал у заданому положенні всередині труби, спрямовує його під час обертання та відокремлює рухому деталь від стінок штанги. Така запчастина потрібна під час ремонту приводу різального оснащення, коли штатна опора зношена, деформована або втрачена після розбирання.

Призначення та конструкція

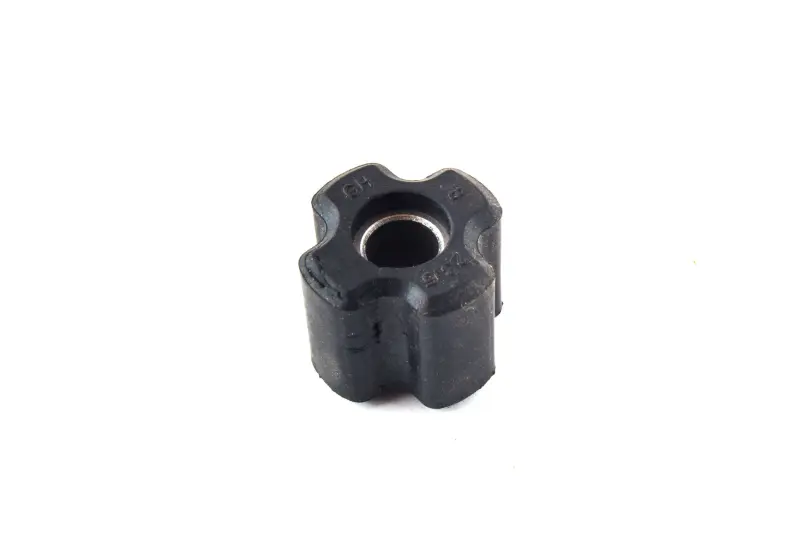

Деталь складається з центральної металевої втулки та зовнішньої еластичної оболонки чорного кольору. Внутрішній отвір розрахований на вал діаметром 8 мм, зовнішній діаметр корпусу становить 23,5 мм, а довжина — 20 мм. Фігурний профіль по периметру призначений для розміщення втулки всередині труби штанги. Для цієї модифікації вказана труба діаметром 26 мм.

Центральна частина утворює напрямну опору для вала, що обертається, а зовнішня оболонка розташовується між втулкою та трубою. Завдяки такій будові вал не повинен вільно зміщуватися поперек штанги або безпосередньо торкатися її внутрішньої стінки. Стан цих опор особливо важливий для довгого приводного вала: його положення має залишатися рівним по всій довжині складеної штанги.

Що перевірити під час добору

• Діаметр вала: внутрішній отвір втулки — 8 мм. Розмір перевіряють за самим валом або за справною знятою деталлю.
• Зовнішній розмір: діаметр корпусу по краю — 23,5 мм. Його потрібно зіставити з посадковим місцем усередині штанги.
• Діаметр труби: втулка призначена для встановлення у трубу 26 мм. Сам об’єм двигуна мотокоси не підтверджує сумісність.
• Довжина: корпус має довжину 20 мм. Під час порівняння враховують не лише діаметри, а й висоту старої опори.
• Форма корпусу: перед установленням слід порівняти фігурний зовнішній профіль і розташування центрального отвору зі знятою втулкою.

Позначення мотокос 430/520 часто застосовуються до техніки подібного компонування, проте штанги й вали різних виробників можуть відрізнятися. Тому основними критеріями залишаються фактичні розміри труби, приводного вала та посадкової деталі. Якщо стару втулку неможливо точно виміряти через значне зношення, перевіряють вал і внутрішній простір розібраної штанги.

Заміна та перевірка після встановлення

Для заміни штангу від’єднують відповідно до будови конкретної мотокоси, виймають приводний вал і оглядають розташовані всередині опори. Зношена втулка може мати збільшений отвір, пошкоджену зовнішню оболонку, тріщини, перекіс або нещільну посадку. Водночас варто перевірити інші втулки: у довгій штанзі може використовуватися кілька опор, тому заміна лише однієї деталі не завжди усуває люфт по всій довжині.

Посадкове місце очищають від забруднень і залишків зруйнованої оболонки. Нову втулку встановлюють без підрізання корпусу та без збільшення центрального отвору: зміна розмірів порушує її посадку й напрямну функцію. Після складання вал має проходити крізь центральний отвір без перекосу. До запуску мотокоси корисно вручну перевірити вільне обертання приводу та правильність з’єднання його кінців із муфтою і редуктором.

Втулка BK Ø8×23,5 мм підходить для обслуговування штанги з валом 8 мм і трубою 26 мм за умови збігу довжини та форми посадки. Точна перевірка розмірів перед розбиранням допомагає підібрати відповідну опору й відновити нормальне положення приводного вала без перероблення штанги.
