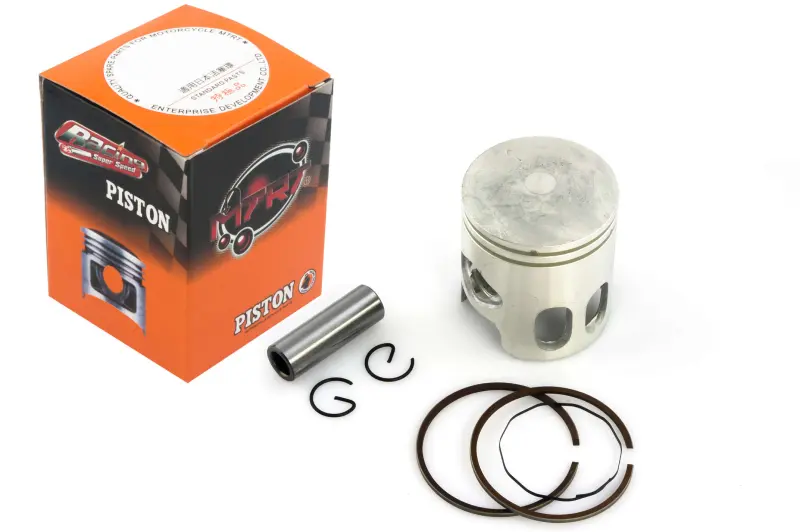

Поршень SEE для 2T Stels 65, ремонт 1,00, Ø45 мм, палець Ø12 мм

Поршень SEE для 2-тактного Stels 65, ремонт 1,00

Поршень призначений для циліндро-поршневої групи 2-тактного двигуна Stels 65. Номінальний діаметр цієї ремонтної версії становить 45,00 мм, діаметр поршневого пальця — 12 мм. Позначення 1,00 відповідає четвертому ремонтному розміру: таку деталь застосовують не замість будь-якого штатного поршня, а в циліндрі, підготовленому саме під відповідний збільшений діаметр.

Призначення та робота у двигуні

У циліндрі поршень сприймає тиск газів і передає зусилля через палець та шатун на кривошипний механізм. Під час руху він також бере участь у формуванні робочого об’єму та компресії. Для двотактного мотора точність пари «циліндр — поршень» особливо суттєва: деталь постійно працює в повторюваному циклі нагрівання, прискорення та зміни напрямку. Тому ремонтний поршень добирають не лише за назвою техніки, а й за фактичним станом циліндра після вимірювання.

Розмір Ø45,00 мм не визначають приблизним вимірюванням старої деталі звичайною лінійкою. Перед замовленням циліндр перевіряють придатним точним інструментом, ураховуючи виробіток, овальність і обраний спосіб ремонту. Остаточний робочий зазор задають під час обробки циліндра з урахуванням параметрів конкретного поршня. Якщо циліндр зберіг стандартний розмір або був розточений під інший ремонтний ступінь, версія 1,00 не підійде.

Що перевірити під час добору

• Тип двигуна: виріб розрахований на 2-тактну конфігурацію Stels 65.
• Діаметр поршня: 45,00 мм; це четвертий ремонтний розмір 1,00.
• Поршневий палець: потрібен діаметр 12 мм.
• Геометрію старої деталі: зіставляють форму днища, висоту, розташування канавок під кільця, отворів під палець і вікон у спідниці.
• Стан сполучених деталей: перед складанням оглядають циліндр, палець, головку шатуна й кільцеві канавки; пошкоджені поверхні не можна компенсувати вибором збільшеного розміру без вимірювання та обробки.

Установлення та ремонтний контекст

Перехід на розмір 1,00 зазвичай пов’язаний із ремонтом циліндра після зношення або пошкодження його робочої поверхні. Сам по собі збільшений поршень не виправляє геометрію циліндра. Спочатку майстер визначає придатність циліндра до подальшої обробки, потім підганяє його під фактичний розмір деталі та потрібний зазор. До остаточного складання перевіряють вільне переміщення пальця, посадку стопорних кілець, положення поршневих кілець і відсутність заїдань.

Монтаж виконують із дотриманням напрямку встановлення, визначеного для конкретного двигуна, та з попереднім змащенням поверхонь тертя. Стопорні кільця мають повністю сісти в канавки, а повторно використовувати їх після демонтажу небажано. Поршневі кільця встановлюють без надмірного розведення та орієнтують відносно фіксувальних штифтів канавок. Після складання колінчастий вал прокручують вручну, переконуючись, що поршень рухається плавно й не торкається каналів циліндра.

Цей поршень обирають для ремонту 2T Stels 65 лише за підтвердженого діаметра циліндра під Ø45,00 мм і пальця Ø12 мм. Точне порівняння розмірів та геометрії з демонтованою деталлю допомагає уникнути неправильної посадки, втрати компресії та повторного розбирання двигуна.
