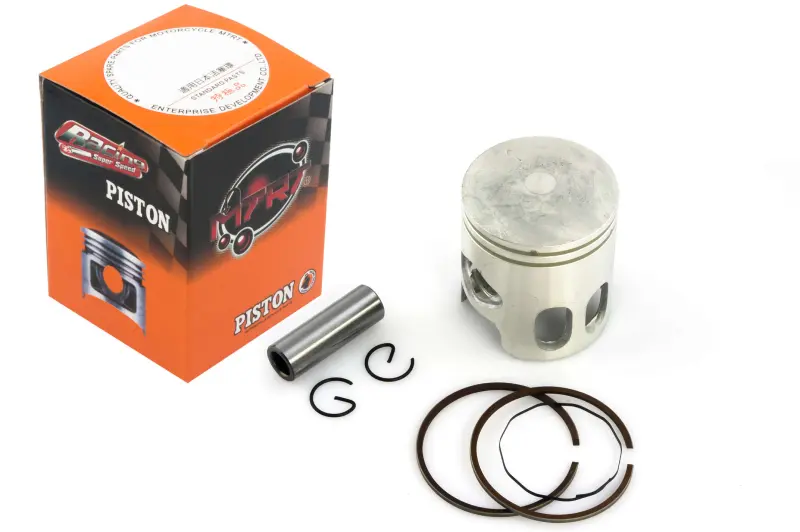

Поршень SEE для 2T Stels 65, ремонт 1,00, Ø45 мм, палец Ø12 мм

Поршень SEE для 2-тактного Stels 65, ремонт 1,00

Поршень предназначен для цилиндро-поршневой группы 2-тактного двигателя Stels 65. Номинальный диаметр этой ремонтной версии составляет 45,00 мм, диаметр поршневого пальца — 12 мм. Обозначение 1,00 соответствует четвертому ремонтному размеру: такую деталь применяют не вместо любого штатного поршня, а в цилиндре, подготовленном именно под соответствующий увеличенный диаметр.

Назначение и работа в двигателе

В цилиндре поршень воспринимает давление газов и передает усилие через палец и шатун на кривошипный механизм. При движении он также участвует в формировании рабочего объема и компрессии. Для двухтактного мотора точность пары «цилиндр — поршень» особенно существенна: деталь постоянно работает в повторяющемся цикле нагрева, ускорения и смены направления. Поэтому ремонтный поршень выбирают не только по названию техники, но и по фактическому состоянию цилиндра после измерения.

Размер Ø45,00 мм нельзя определять по приблизительному замеру старой детали обычной линейкой. Перед заказом цилиндр измеряют подходящим точным инструментом, учитывая выработку, овальность и выбранный способ ремонта. Окончательный рабочий зазор задается при обработке цилиндра с учетом параметров конкретного поршня. Если цилиндр сохранил стандартный размер либо был расточен под другую ремонтную ступень, версия 1,00 не подойдет.

Что проверить при подборе

• Тип двигателя: изделие рассчитано на 2-тактную конфигурацию Stels 65.
• Диаметр поршня: 45,00 мм; это четвертый ремонтный размер 1,00.
• Поршневой палец: требуется диаметр 12 мм.
• Геометрию старой детали: сопоставляют форму днища, высоту, расположение канавок под кольца, отверстия под палец и окна в юбке.
• Состояние сопряженных деталей: перед сборкой осматривают цилиндр, палец, шатунную головку и кольцевые канавки; поврежденные поверхности нельзя компенсировать выбором увеличенного размера без измерения и обработки.

Установка и ремонтный контекст

Переход на размер 1,00 обычно связан с ремонтом цилиндра после износа или повреждений его рабочей поверхности. Сам по себе увеличенный поршень не исправляет геометрию цилиндра. Сначала мастер определяет пригодность цилиндра к дальнейшей обработке, затем подгоняет его под фактический размер детали и требуемый зазор. До окончательной сборки проверяют свободное перемещение пальца, посадку стопорных колец, положение поршневых колец и отсутствие заеданий.

Монтаж выполняют с соблюдением направления установки, указанного для конкретного двигателя, и с предварительной смазкой трущихся поверхностей. Стопорные кольца должны полностью сесть в канавки, а их повторное использование после демонтажа нежелательно. Поршневые кольца устанавливают без чрезмерного разведения и ориентируют относительно фиксирующих штифтов канавок. После сборки коленчатый вал проворачивают вручную, убеждаясь, что поршень движется плавно и не касается каналов цилиндра.

Этот поршень выбирают для ремонта 2T Stels 65 только при подтвержденном диаметре цилиндра под Ø45,00 мм и пальце Ø12 мм. Точное сравнение размеров и геометрии с демонтированной деталью помогает избежать неправильной посадки, потери компрессии и повторной разборки двигателя.
