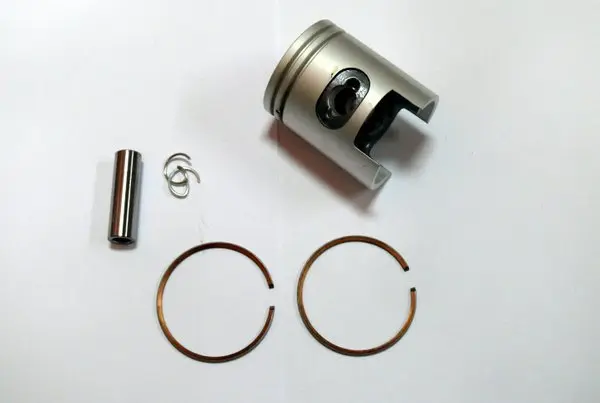

Поршень Honda LEAD 50 STD Ø40,00 мм VDK

Поршень Honda LEAD 50 STD Ø40,00 мм VDK предназначен для замены поршня при ремонте цилиндро-поршневой группы двигателя скутера. Он воспринимает давление газов и через палец передаёт усилие на шатун. Вместе с кольцами поршень обеспечивает уплотнение в цилиндре, от которого зависят компрессия, запуск и тяга двигателя. Обозначение STD указывает на стандартный размер, а Ø40,00 мм — на указанный диаметр поршня.

Когда требуется замена

Поводом для проверки поршня становятся падение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. Эти признаки сами по себе не доказывают неисправность именно поршня: решение о замене принимают после разборки и измерений. На снятой детали проверяют задиры на юбке, трещины, повреждения канавок колец и износ отверстий под палец. При повреждении канавок установка одних новых колец не восстанавливает нормальную работу сопряжения.

Что сверить при подборе

Сравните снятый поршень с новым по диаметру, общей высоте, расположению отверстия под палец, форме днища, юбки и вырезов. Отдельно сверяют диаметр и длину пальца, число и размеры канавок, а также положение фиксаторов колец, если они предусмотрены конструкцией. Даже одинаковый диаметр не означает, что поршни взаимозаменяемы: различия в высоте и расположении элементов могут нарушить работу двигателя или привести к контакту деталей.

Стандартный размер выбирают по фактическому состоянию цилиндра. Если цилиндр уже растачивали под ремонтный поршень, ориентироваться только на модель скутера нельзя. Измеряют диаметр, овальность и конусность цилиндра, затем проверяют требуемый зазор с поршнем по ремонтной документации двигателя. Слишком большой зазор может вызвать стук и ухудшить уплотнение; слишком малый повышает риск задиров и прихвата при нагреве. Глубокие повреждения зеркала цилиндра заменой одного поршня не устраняются.

На что обратить внимание при сборке

Перед установкой очищают канавки и сопрягаемые поверхности, проверяют кольца и их зазор в цилиндре. Кольца должны соответствовать канавкам по размерам и профилю. Поршень ориентируют по указаниям для конкретного двигателя, учитывая форму юбки, вырезы и предусмотренные изготовителем метки. Кольца разводят только настолько, насколько нужно для надевания: чрезмерное растяжение может их сломать. При наличии фиксаторов замки колец устанавливают в предусмотренное положение.

Одновременно осматривают палец, его опору в верхней головке шатуна и посадочные места стопорных колец. Стопорные кольца пальца при сборке заменяют новыми подходящего размера и проверяют их полную посадку в канавках. Отверстие картера закрывают на время работы, чтобы крепёж не попал внутрь. Трущиеся поверхности смазывают подходящим для двигателя маслом; цилиндр надевают с аккуратно сжатыми кольцами, без ударов и усилия через перекос. Если движение затруднено, сборку останавливают и находят причину. После установки проверяют свободный ход механизма, а повреждённые при разборке прокладки заменяют.
